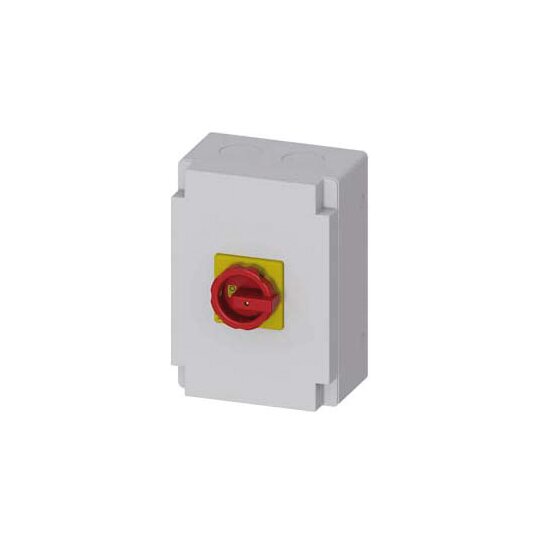

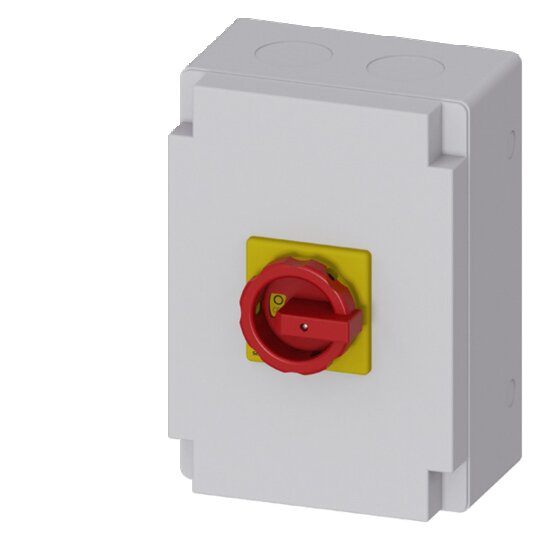

Siemens 3LD28661GP53 Not-Ausschalter 3p 125A 400V 45kW 1S+1Ö 1N-Klemme Isogekap.

Hersteller-Nr. 3LD28661GP53 169785
Preview Image
image 1
image 2
Ihr Nettopreis
Verpackungseinheit
1 Stück
Art.-Nr.
2729708
EAN
4011209524439
DEHA.-Nr.
1659913
eClass.-Nr.
27371403
Zolltarif-Nr.
85365080
Verfügbarkeit am Fremdlager
wird ermittelt
Verfügbarkeit beim Hersteller anfragen
Ausführung als Hauptschalter true
Ausführung als Wartungs-/Reparaturschalter true
Ausführung als Sicherheitsschalter true
Ausführung als NOT-AUS-Einrichtung true
Ausführung als Wendeschalter false
Anzahl der Schalter 1
Max. Bemessungsbetriebsspannung Ue bei AC 690 V
Bemessungsdauerstrom Iu 125 A
Bemessungsdauerstrom bei AC-23, 400 V 80 A
Bemessungsdauerstrom bei AC-21, 400 V 125 A
Bemessungsbetriebsleistung bei AC-3, 400 V 37 kW
Bemessungskurzzeitstromfestigkeit Icw 2 kA
Bemessungsbetriebsleistung bei AC-23, 400 V 45 kW
Polzahl 3
Anzahl der Hilfskontakte als Öffner 1
Anzahl der Hilfskontakte als Schließer 1
Anzahl der Hilfskontakte als Wechsler 0
Motorantrieb optional false
Motorantrieb integriert false
Spannungsauslöser optional false
Geeignet für Bodenbefestigung false
Geeignet für Frontbefestigung 4-Loch false
Geeignet für Frontbefestigung Zentral true
Farbe des Betätigungselements rot
Ausführung des Betätigungselements kurzer Drehgriff
Verriegelbar true
Anschlussart Hauptstromkreis Rahmenklemme
Schutzart (IP), frontseitig IP65

    SENTRON, Lasttrennschalter 3LD


    Der Haupt- und NOT-AUS-Schalter SENTRON 3LD2 ermöglicht das sichere Abschalten von Lasten in zahlreichen Anwendungen.


    Technische Details:



    • 3-polig

    • Iu: 125 A

    • Betriebsleistung / bei AC-23 A bei 400V: 45 kW

    • Isolierstoff-Kapselung für metrische Verschraubung

    • Modularer Aufbau

    • Schnelle einfache Montage von Hilfsschaltern, N-PE-Klemme oder 4. Pol

    • Optimale Netztrennung von 16 A bis 250 A durch Abschließbarkeit des Drehantriebes

    • Schutzart bis IP 65

    • Internationale IEC-, UL-, CCC- sowie Schiffbau-Approbationen

    • Varianten für Gleichstromanwendungen verfügbar


    Kunden Vorteile:



    • Vielseitige Einsatzmöglichkeiten in verschiedenen Branchen wie Maschinenbau und Lebensmittelindustrie

    • Hohe Sicherheit für Anwender und Systeme

    • Einfache Installation und Wartung durch modulare Bauweise

    • Robustes Design ermöglicht Anwendungen im Freien

    • Flexibilität durch zahlreiche Montageoptionen
