Siemens 3LD27140TK53 Not-Ausschalter 3p 100A 400V 37kW Bodenbef. Hutschie./2loch

Hersteller-Nr. 3LD27140TK53 150277
Preview Image

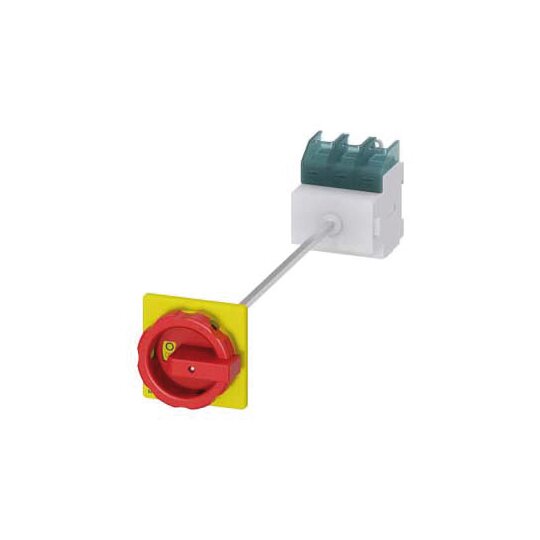

image 1

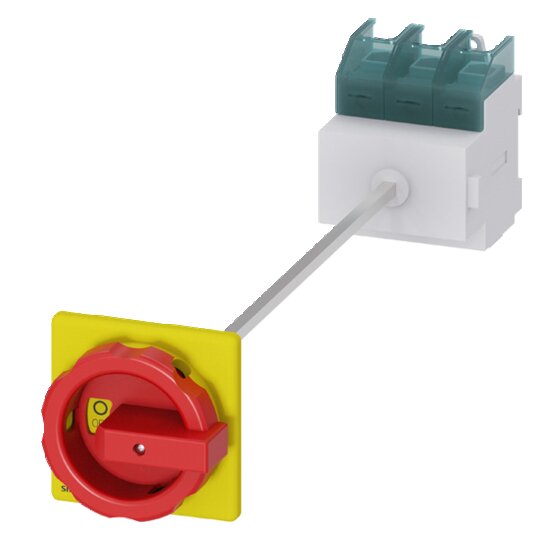

image 2
Ihr Nettopreis
Verpackungseinheit
1 Stück
Art.-Nr.
2702339
EAN
4011209403659
DEHA.-Nr.
1659892
eClass.-Nr.
27371403
Zolltarif-Nr.
85365080
Verfügbarkeit am Fremdlager
wird ermittelt
Verfügbarkeit beim Hersteller anfragen
Ausführung als Hauptschalter true
Ausführung als Wartungs-/Reparaturschalter true
Ausführung als Sicherheitsschalter true
Ausführung als NOT-AUS-Einrichtung true
Ausführung als Wendeschalter false
Anzahl der Schalter 1
Max. Bemessungsbetriebsspannung Ue bei AC 690 V
Bemessungsdauerstrom Iu 100 A
Bemessungsdauerstrom bei AC-23, 400 V 70 A
Bemessungsdauerstrom bei AC-21, 400 V 100 A
Bemessungsbetriebsleistung bei AC-3, 400 V 30 kW
Bemessungskurzzeitstromfestigkeit Icw 2 kA
Bemessungsbetriebsleistung bei AC-23, 400 V 37 kW
Polzahl 3
Anzahl der Hilfskontakte als Öffner 0
Anzahl der Hilfskontakte als Schließer 0
Anzahl der Hilfskontakte als Wechsler 0
Motorantrieb optional false
Motorantrieb integriert false
Spannungsauslöser optional false
Geeignet für Bodenbefestigung true
Geeignet für Frontbefestigung 4-Loch true
Geeignet für Frontbefestigung Zentral false
Farbe des Betätigungselements rot
Ausführung des Betätigungselements kurzer Drehgriff
Verriegelbar true
Anschlussart Hauptstromkreis Rahmenklemme
Schutzart (IP), frontseitig IP65

    SENTRON, Lasttrennschalter 3LD


    Der SENTRON 3LD ist ein Not-Aus-Schalter, der für das sichere Abschalten von Lasten in verschiedenen Anwendungen konzipiert ist.



    Technische Details:



    • Typ: Not-Aus-Schalter, 3-polig

    • Bemessungsstrom (Iu): 100 A

    • Betriebsleistung / bei AC-23 A bei 400V: 37 kW

    • Bodenbefestigung mit Türkupplung

    • Drehantrieb, rot/gelb

    • 4-Loch Befestigung der Handhabe

    • Modularer Aufbau für einfache Montage

    • Optimaler Netztrennung von 16 A bis 250 A

    • Schutzart bis IP 65 für Anwendungen im Freien

    • Vielseitig einsetzbar mit IEC-, UL-, CCC- sowie Schiffbau-Approbationen

    • Varianten für Gleichstromanwendungen verfügbar



    Kunden Vorteile:



    • Durchgängige Sicherheit für Anwender und Systeme

    • Schnelle und einfache Montage von Hilfsschaltern

    • Flexible Montageoptionen (Frontbefestigung, Montageplatte, Hutschiene, Verteilereinbau)

    • Erhöhte Sicherheit durch abschließbaren Drehantrieb

    • Geeignet für eine Vielzahl von Anwendungen, einschließlich Drehstrommotoren und Industrieanlagen
