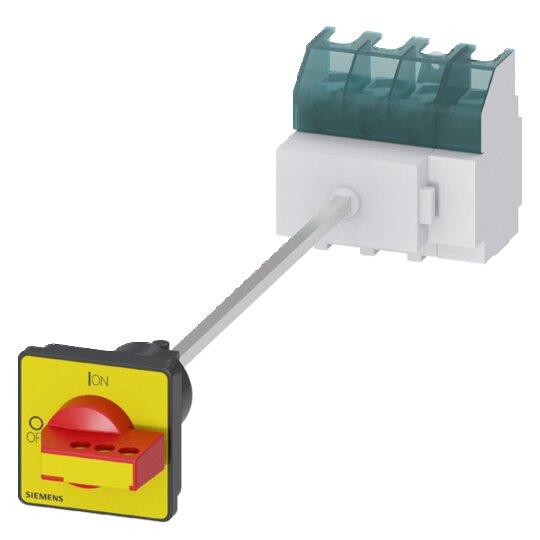

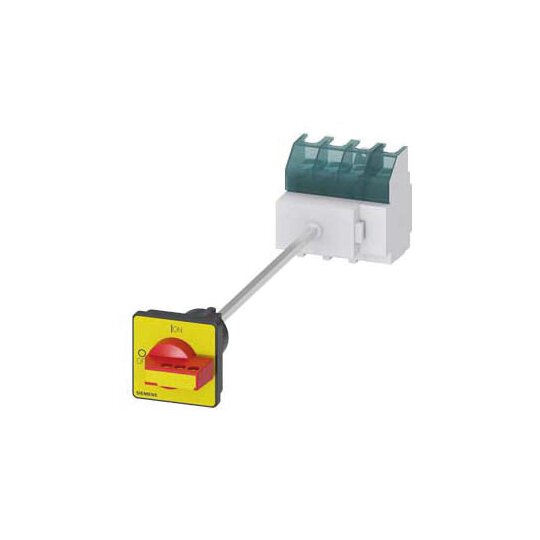

Siemens 3LD25171TL13 Not-Ausschalter 4p 63A 400V 22kW Bodenbef. Hutschie./2loch

Hersteller-Nr. 3LD25171TL13 171096
Preview Image
image 1
image 2
Ihr Nettopreis
Verpackungseinheit
1 Stück
Art.-Nr.
2731258
EAN
4011209718678
DEHA.-Nr.
2452187
eClass.-Nr.
27371403
Zolltarif-Nr.
85365080
Verfügbarkeit am Fremdlager
wird ermittelt
Verfügbarkeit beim Hersteller anfragen
Ausführung als Hauptschalter true
Ausführung als Wartungs-/Reparaturschalter true
Ausführung als Sicherheitsschalter true
Ausführung als NOT-AUS-Einrichtung true
Ausführung als Wendeschalter false
Anzahl der Schalter 1
Max. Bemessungsbetriebsspannung Ue bei AC 690 V
Bemessungsdauerstrom Iu 63 A
Bemessungsdauerstrom bei AC-23, 400 V 43 A
Bemessungsdauerstrom bei AC-21, 400 V 63 A
Bemessungsbetriebsleistung bei AC-3, 400 V 19 kW
Bemessungskurzzeitstromfestigkeit Icw 1,26 kA
Bemessungsbetriebsleistung bei AC-23, 400 V 22 kW
Polzahl 4
Anzahl der Hilfskontakte als Öffner 0
Anzahl der Hilfskontakte als Schließer 0
Anzahl der Hilfskontakte als Wechsler 0
Motorantrieb optional false
Motorantrieb integriert false
Spannungsauslöser optional false
Geeignet für Bodenbefestigung true
Geeignet für Frontbefestigung 4-Loch true
Geeignet für Frontbefestigung Zentral false
Farbe des Betätigungselements rot
Ausführung des Betätigungselements Knebel
Verriegelbar true
Anschlussart Hauptstromkreis Rahmenklemme
Schutzart (IP), frontseitig IP65

    Sentron, Lasttrennschalter 3LD


    Der SENTRON 3LD ist ein sicherer Abschalter für Lasten in verschiedenen Anwendungen wie Drehstrommotoren und Lüftungsanlagen.


    Technische Details:



    • Typ: Not-Aus-Schalter, 4-polig

    • Iu: 63 A

    • Betriebsleistung: 22 kW bei AC-23 A und 400V

    • Schutzart: bis IP 65 mit gekapseltem Gehäuse

    • Modularer Aufbau: schnelle Montage von Hilfsschaltern, N-PE-Klemme oder 4. Pol

    • Abschließbarkeit: Drehantrieb für optimale Netztrennung von 16 A bis 250 A

    • Aufbauvarianten: Frontbefestigung, Montageplatte, Hutschiene oder Verteilereinbau

    • Internationale Zulassungen: IEC, UL, CCC sowie Schiffbau-Approbationen


    Kunden Vorteile:



    • Vielseitige Einsatzmöglichkeiten in unterschiedlichen Branchen wie Chemie und Lebensmittelindustrie

    • Schnelle und einfache Montage für höhere Effizienz

    • Durchgängige Sicherheit für Anwender und Systeme

    • Verfügbare Varianten für Gleichstromanwendungen
