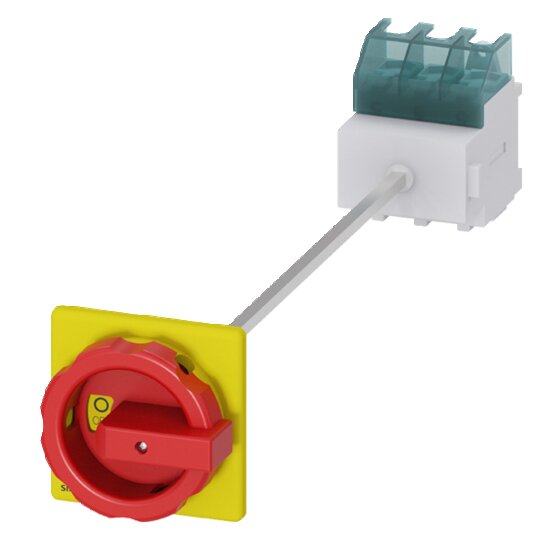

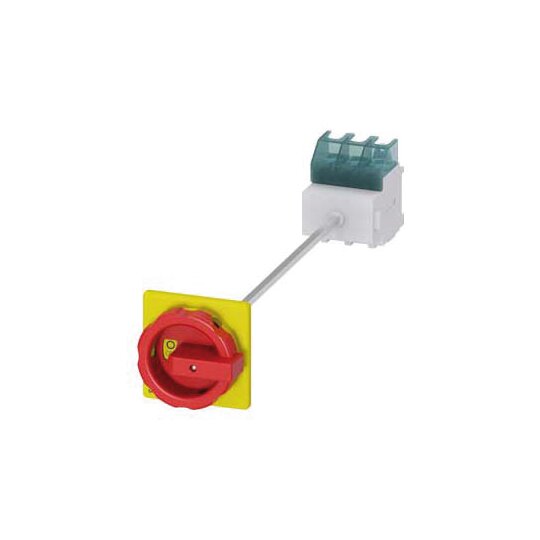

Siemens 3LD25140TK53 Not-Ausschalter 3p 63A 400V 22kW Bodenbef. Hutschie./2loch

Hersteller-Nr. 3LD25140TK53 150274
Preview Image
image 1
image 2
Ihr Nettopreis
Verpackungseinheit
1 Stück
Art.-Nr.
2702333
EAN
4011209403376
DEHA.-Nr.
1659871
eClass.-Nr.
27371403
Zolltarif-Nr.
85365080
Verfügbarkeit am Fremdlager
wird ermittelt
Verfügbarkeit beim Hersteller anfragen
Ausführung als Hauptschalter true
Ausführung als Wartungs-/Reparaturschalter true
Ausführung als Sicherheitsschalter true
Ausführung als NOT-AUS-Einrichtung true
Ausführung als Wendeschalter false
Anzahl der Schalter 1
Max. Bemessungsbetriebsspannung Ue bei AC 690 V
Bemessungsdauerstrom Iu 63 A
Bemessungsdauerstrom bei AC-23, 400 V 43 A
Bemessungsdauerstrom bei AC-21, 400 V 63 A
Bemessungsbetriebsleistung bei AC-3, 400 V 19 kW
Bemessungskurzzeitstromfestigkeit Icw 1,26 kA
Bemessungsbetriebsleistung bei AC-23, 400 V 22 kW
Polzahl 3
Anzahl der Hilfskontakte als Öffner 0
Anzahl der Hilfskontakte als Schließer 0
Anzahl der Hilfskontakte als Wechsler 0
Motorantrieb optional false
Motorantrieb integriert false
Spannungsauslöser optional false
Geeignet für Bodenbefestigung true
Geeignet für Frontbefestigung 4-Loch true
Geeignet für Frontbefestigung Zentral false
Farbe des Betätigungselements rot
Ausführung des Betätigungselements kurzer Drehgriff
Verriegelbar true
Anschlussart Hauptstromkreis Rahmenklemme
Schutzart (IP), frontseitig IP65

    Sentron, Lasttrennschalter 3LD


    Der SENTRON 3LD ist ein modularer Lasttrennschalter, der für das sichere Abschalten von Lasten in vielen industriellen Anwendungen entwickelt wurde.


    Technische Details:



    • Not-Aus-Schalter, 3-polig

    • Iu: 63 A

    • Betriebsleistung / bei AC-23 A bei 400V: 22 kW

    • Bodenbefestigung mit Türkupplung

    • Drehantrieb, rot/gelb

    • 4-Loch Befestigung der Handhabe

    • Modularer Aufbau

    • Schutzart bis IP 65 mit gekapseltem Gehäuse für Anwendungen im Freien

    • Internationale IEC-, UL-, CCC- sowie Schiffbau-Approbationen

    • Varianten für Gleichstromanwendungen verfügbar


    Kunden Vorteile:



    • Optimale Netztrennung von 16 A bis 250 A durch Abschließbarkeit des Drehantriebes

    • Schnelle einfache Montage von Hilfsschaltern, N-PE-Klemme oder 4. Pol

    • Vielfältige Einsatzmöglichkeiten in der Nahrungsmittel- und Getränkeindustrie, Maschinen- und Förderanlagenbau sowie in Klima- und Lüftungsanlagen

    • Durchgängige Sicherheit für Anwender und Systeme
