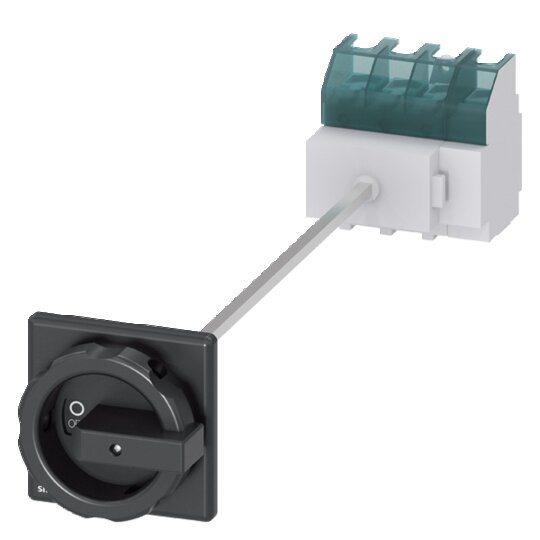

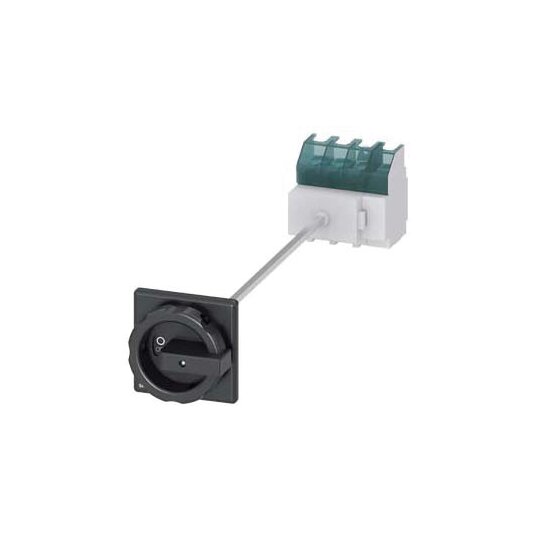

Siemens 3LD2514-1TL51 Haupt-/Not-Aus-Schalter IU=63A

Hersteller-Nr. 3LD25141TL51 149993
Preview Image
image 1
image 2
Ihr Nettopreis
Verpackungseinheit
1 Stück
Art.-Nr.
2701860
EAN
4011209639416
DEHA.-Nr.
2452183
eClass.-Nr.
27371403
Zolltarif-Nr.
85365080
Verfügbarkeit am Fremdlager
wird ermittelt
Verfügbarkeit beim Hersteller anfragen
Ausführung als Hauptschalter true
Ausführung als Wartungs-/Reparaturschalter true
Ausführung als Sicherheitsschalter true
Ausführung als NOT-AUS-Einrichtung false
Ausführung als Wendeschalter false
Anzahl der Schalter 1
Max. Bemessungsbetriebsspannung Ue bei AC 690 V
Bemessungsdauerstrom Iu 63 A
Bemessungsdauerstrom bei AC-23, 400 V 43 A
Bemessungsdauerstrom bei AC-21, 400 V 63 A
Bemessungsbetriebsleistung bei AC-3, 400 V 19 kW
Bemessungskurzzeitstromfestigkeit Icw 1,26 kA
Bemessungsbetriebsleistung bei AC-23, 400 V 22 kW
Polzahl 4
Anzahl der Hilfskontakte als Öffner 0
Anzahl der Hilfskontakte als Schließer 0
Anzahl der Hilfskontakte als Wechsler 0
Motorantrieb optional false
Motorantrieb integriert false
Spannungsauslöser optional false
Geeignet für Bodenbefestigung true
Geeignet für Frontbefestigung 4-Loch true
Geeignet für Frontbefestigung Zentral false
Farbe des Betätigungselements schwarz
Ausführung des Betätigungselements kurzer Drehgriff
Verriegelbar true
Anschlussart Hauptstromkreis Rahmenklemme
Schutzart (IP), frontseitig IP65

    Sentron, Lasttrennschalter 3LD


    Der SENTRON 3LD Hauptschalter ist für das sichere Abschalten von Lasten in vielen Bereichen konzipiert.



    Technische Details:



    • Polzahl: 4-polig

    • Nennstrom (Iu): 63 A

    • Betriebsleistung bei AC-23 A bei 400V: 22 kW

    • Bodenbefestigung: mit Türkupplung

    • Drehantrieb: schwarz

    • Montage: 4-Loch Befestigung der Handhabe

    • Neztrennung: optimal von 16 A bis 250 A durch Abschließbarkeit des Drehantriebes

    • Schutzart: bis IP 65 mit gekapseltem Gehäuse für Anwendungen im Freien

    • Zulassungen: internationaler IEC-, UL-, CCC- sowie Schiffbau-Approbationen



    Kunden Vorteile:



    • Modularer Aufbau ermöglicht eine schnelle und einfache Montage von Hilfsschaltern.

    • Vielseitige Einsatzmöglichkeiten in verschiedenen Branchen wie Maschinenbau, chemische Industrie und Lebensmittelindustrie.

    • Vielfältige Varianten für verschiedene Montagearten vorhanden, einschließlich Frontbefestigung und Hutschiene.

    • Direkt- oder Türkupplungs-Drehantrieb wählbar für flexible Anwendungen.

    • Modelle für Gleichstromanwendungen verfügbar.

    • Durchgängige Sicherheit für Anwender und Systeme.
