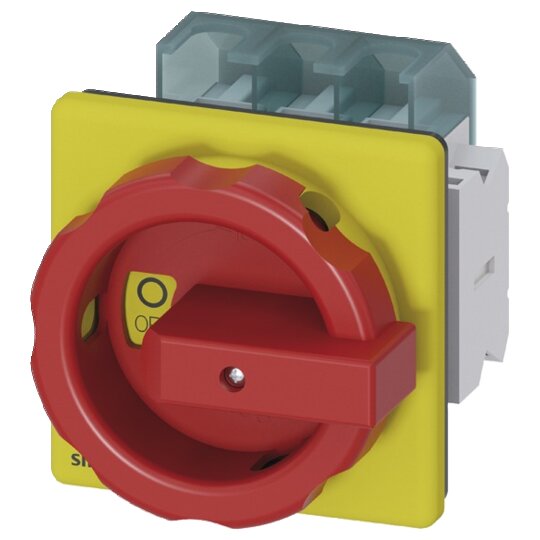

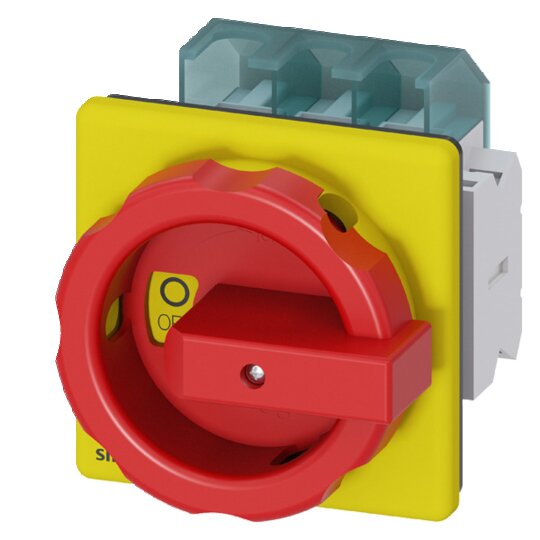

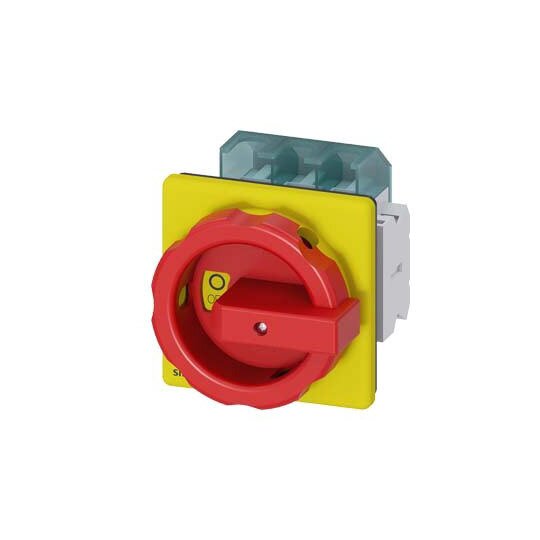

Siemens 3LD25041TP53 Not-Ausschalter 3p 63A 400V 22kW 1S+1Ö Frontbef. 4lochbef.

Hersteller-Nr. 3LD25041TP53 166393
Preview Image
image 1
image 2
image 3
Ihr Nettopreis
Verpackungseinheit
1 Stück
Art.-Nr.
2726052
EAN
4011209639089
DEHA.-Nr.
2452182
eClass.-Nr.
27371403
Zolltarif-Nr.
85365080
Verfügbarkeit am Fremdlager
wird ermittelt
Verfügbarkeit beim Hersteller anfragen
Ausführung als Hauptschalter true
Ausführung als Wartungs-/Reparaturschalter true
Ausführung als Sicherheitsschalter true
Ausführung als NOT-AUS-Einrichtung true
Ausführung als Wendeschalter false
Anzahl der Schalter 1
Max. Bemessungsbetriebsspannung Ue bei AC 690 V
Bemessungsdauerstrom Iu 63 A
Bemessungsdauerstrom bei AC-23, 400 V 43 A
Bemessungsdauerstrom bei AC-21, 400 V 63 A
Bemessungsbetriebsleistung bei AC-3, 400 V 19 kW
Bemessungskurzzeitstromfestigkeit Icw 1,26 kA
Bemessungsbetriebsleistung bei AC-23, 400 V 22 kW
Polzahl 3
Anzahl der Hilfskontakte als Öffner 1
Anzahl der Hilfskontakte als Schließer 1
Anzahl der Hilfskontakte als Wechsler 0
Motorantrieb optional false
Motorantrieb integriert false
Spannungsauslöser optional false
Geeignet für Bodenbefestigung false
Geeignet für Frontbefestigung 4-Loch true
Geeignet für Frontbefestigung Zentral false
Farbe des Betätigungselements rot
Ausführung des Betätigungselements kurzer Drehgriff
Verriegelbar true
Anschlussart Hauptstromkreis Rahmenklemme
Schutzart (IP), frontseitig IP65

    SENTRON, Lasttrennschalter 3LD


    Der Haupt- und NOT-AUS-Schalter SENTRON 3LD2 dient für das sichere Abschalten von Lasten in vielen Bereichen, wie z.B. Drehstrommotoren und in der chemischen Industrie.


    Technische Details:



    • 3-polig

    • Iu: 63 A

    • Betriebsleistung / bei AC-23 A bei 400V: 22 kW

    • Frontbefestigt

    • Ideal für 1Ö, 1S

    • Drehantrieb in rot/gelb

    • 4-Loch Befestigung der Handhabe

    • Modularer Aufbau mit schneller einfacher Montage

    • Optimale Netztrennung von 16 A bis 250 A

    • Schutzart bis IP 65

    • International zertifiziert (IEC, UL, CCC, Schiffbau)

    • Varianten für Gleichstromanwendungen verfügbar


    Kunden Vorteile:



    • Sichere Abschaltung von Lasten erhöht die Benutzersicherheit.

    • Vielseitige Einsatzmöglichkeiten in verschiedenen Industrien.

    • Einfache Montage spart Zeit und Aufwand.

    • Robustes Design ermöglicht den Einsatz im Freien.

    • Breite an Varianten erfüllt unterschiedliche Anforderungen.
