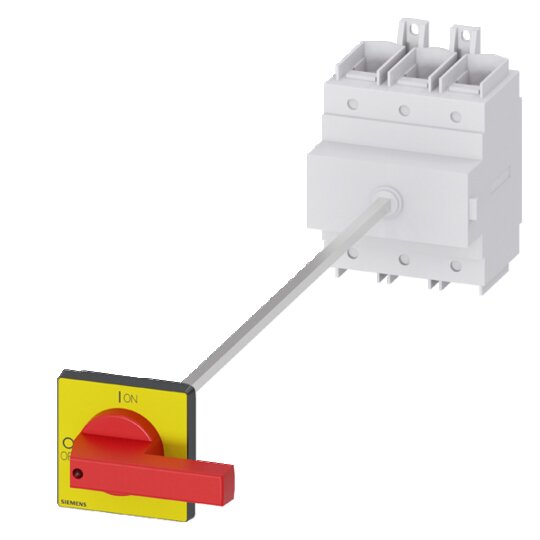

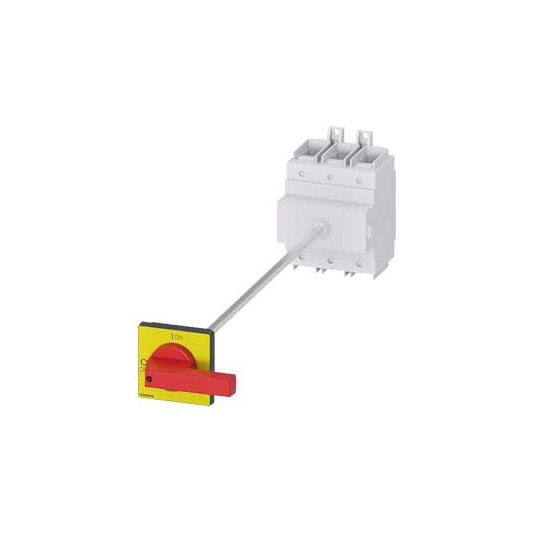

Siemens 3LD24180TK13 Not-Ausschalter 3p 250A 400V 132kW Bodenbe. Front/4lochbef.

Hersteller-Nr. 3LD24180TK13 174666
Preview Image
image 1
image 2
Ihr Nettopreis
Verpackungseinheit
1 Stück
Art.-Nr.
2735400
EAN
4011209768789
DEHA.-Nr.
3102744
eClass.-Nr.
27371403
Zolltarif-Nr.
85365080
Verfügbarkeit am Fremdlager
wird ermittelt
Verfügbarkeit beim Hersteller anfragen
Ausführung als Hauptschalter true
Ausführung als Wartungs-/Reparaturschalter true
Ausführung als Sicherheitsschalter true
Ausführung als NOT-AUS-Einrichtung true
Ausführung als Wendeschalter false
Anzahl der Schalter 1
Max. Bemessungsbetriebsspannung Ue bei AC 690 V
Bemessungsdauerstrom Iu 250 A
Bemessungsdauerstrom bei AC-23, 400 V 224 A
Bemessungsdauerstrom bei AC-21, 400 V 250 A
Bemessungsbetriebsleistung bei AC-3, 400 V 110 kW
Bemessungskurzzeitstromfestigkeit Icw 4 kA
Bemessungsbetriebsleistung bei AC-23, 400 V 132 kW
Polzahl 3
Anzahl der Hilfskontakte als Öffner 0
Anzahl der Hilfskontakte als Schließer 0
Anzahl der Hilfskontakte als Wechsler 0
Motorantrieb optional false
Motorantrieb integriert false
Spannungsauslöser optional false
Geeignet für Bodenbefestigung true
Geeignet für Frontbefestigung 4-Loch true
Geeignet für Frontbefestigung Zentral false
Farbe des Betätigungselements rot
Ausführung des Betätigungselements Knebel
Verriegelbar true
Anschlussart Hauptstromkreis Rahmenklemme
Schutzart (IP), frontseitig IP65

    SENTRON, Lasttrennschalter 3LD


    Der SENTRON 3LD dient zum sicheren Abschalten von Lasten in verschiedenen Industrien, einschließlich Maschinenbau und Lebensmittelverarbeitung.


    Technische Details:



    • Not-Aus-Schalter, 3-polig

    • Iu=250A

    • Betriebsleistung / bei AC-23 A bei 400V: 132 kW

    • Bodenbefestigung mit Türkupplung

    • Knebelantrieb, rot/gelb

    • 4-Loch Befestigung der Handhabe

    • Modularer Aufbau für schnelle Montage von Hilfsschaltern

    • Optimale Netztrennung von 16 A bis 250 A durch abschließbaren Drehantrieb

    • Schutzart bis IP 65 mit gekapseltem Gehäuse für Anwendungen im Freien

    • Internationale IEC-, UL-, CCC- sowie Schiffbau-Approbationen

    • Verfügbare Varianten für Gleichstromanwendungen


    Kunden Vorteile:



    • Vielseitige Einsetzbarkeit in unterschiedlichen Industrien

    • Einfache Montage und Austauschbarkeit von Komponenten

    • Hohe Sicherheit für Anwender und Systeme

    • Optionale Direkt- oder Türkupplungs-Drehantriebe

    • Flexible Befestigungsoptionen: Frontbefestigung, Montageplatte, Hutschiene oder Verteilereinbau
