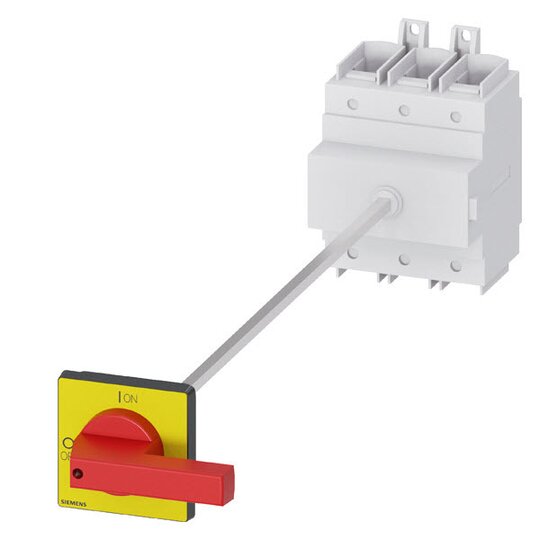

Siemens 3LD23180TK13 Not-Ausschalter 3p 160A 400V 75kW Bodenbef. Front/4lochbef.

Hersteller-Nr. 3LD23180TK13 171857
Ihr Nettopreis
Verpackungseinheit
1 Stück
Art.-Nr.
2732344
EAN
4011209768628
DEHA.-Nr.
3102721
eClass.-Nr.
27371403
Zolltarif-Nr.
85365080
Verfügbarkeit am Fremdlager
wird ermittelt

Verfügbarkeit beim Hersteller anfragen
Ausführung als Hauptschalter false
Ausführung als Wartungs-/Reparaturschalter true
Ausführung als Sicherheitsschalter true
Ausführung als NOT-AUS-Einrichtung true
Ausführung als Wendeschalter false
Anzahl der Schalter 1
Max. Bemessungsbetriebsspannung Ue bei AC 690 V
Bemessungsdauerstrom Iu 160 A
Bemessungsdauerstrom bei AC-23, 400 V 132 A
Bemessungsdauerstrom bei AC-21, 400 V 160 A
Bemessungsbetriebsleistung bei AC-3, 400 V 50 kW
Bemessungskurzzeitstromfestigkeit Icw 4 kA
Bemessungsbetriebsleistung bei AC-23, 400 V 75 kW
Polzahl 3
Anzahl der Hilfskontakte als Öffner 0
Anzahl der Hilfskontakte als Schließer 0
Anzahl der Hilfskontakte als Wechsler 0
Motorantrieb optional false
Motorantrieb integriert false
Spannungsauslöser optional false
Geeignet für Bodenbefestigung true
Geeignet für Frontbefestigung 4-Loch true
Geeignet für Frontbefestigung Zentral false
Farbe des Betätigungselements rot
Ausführung des Betätigungselements Knebel
Verriegelbar true
Anschlussart Hauptstromkreis Rahmenklemme
Schutzart (IP), frontseitig IP65

    SENTRON, Lasttrennschalter 3LD


    Der Haupt- und NOT-AUS-Schalter SENTRON 3LD2 dient dem sicheren Abschalten von Lasten in verschiedenen industriellen Anwendungen.


    Technische Details:



    • Poligkeit: 3-polig

    • Nennstrom (Iu): 160 A

    • Betriebsleistung / AC-23 A bei 400V: 75 kW

    • Bodenbefestigung mit Türkupplung

    • Knebelantrieb, rot/gelb

    • 4-Loch Befestigung der Handhabe

    • Modularer Aufbau für schnelle und einfache Montage von Hilfsschaltern

    • Optimale Netztrennung von 16 A bis 250 A durch abschließbaren Drehantrieb

    • Schutzart bis IP 65 für Anwendungen im Freien

    • Internationale Zertifizierungen: IEC-, UL-, CCC-, sowie Schiffbau-Approbationen

    • Varianten für Gleichstromanwendungen erhältlich


    Kunden nutz Vorteile:



    • Sichere Abschaltung für Drehstrommotoren, Klima- und Lüftungsanlagen

    • Vielseitig einsetzbar in Be- und Verarbeitungsmaschinen und Förderanlagen

    • Durchgängige Sicherheit für Anwender und Systeme

    • Flexibilität durch verschiedene Montagemöglichkeiten (Frontbefestigung, Montageplatte, Hutschiene, Verteilereinbau)

    • Schnelle Montage und Anpassungsfähigkeit dank modularer Struktur
