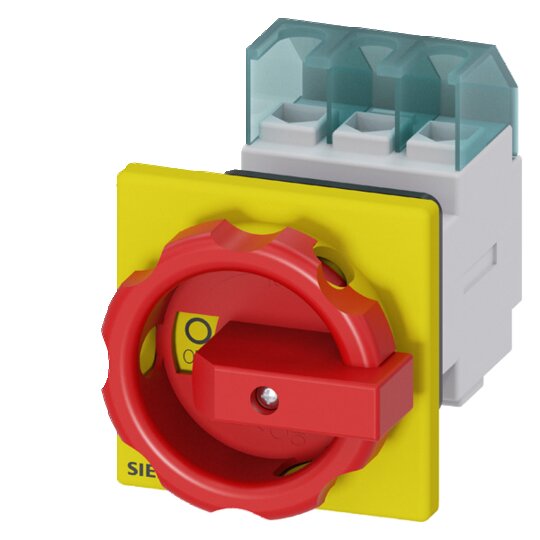

Siemens 3LD22540TK53 Not-Ausschalter 3p 32A 400V 11,5kW Frontbef. Zentrallochbe.

Hersteller-Nr. 3LD22540TK53 150272
Preview Image
image 1
Ihr Nettopreis
Verpackungseinheit
1 Stück
Art.-Nr.
2702331
EAN
4011209403246
DEHA.-Nr.
0288309
eClass.-Nr.
27371403
Zolltarif-Nr.
85365080
Verfügbarkeit am Fremdlager
wird ermittelt
Verfügbarkeit beim Hersteller anfragen
Ausführung als Hauptschalter true
Ausführung als Wartungs-/Reparaturschalter true
Ausführung als Sicherheitsschalter true
Ausführung als NOT-AUS-Einrichtung true
Ausführung als Wendeschalter false
Anzahl der Schalter 1
Max. Bemessungsbetriebsspannung Ue bei AC 690 V
Bemessungsdauerstrom Iu 32 A
Bemessungsdauerstrom bei AC-23, 400 V 22 A
Bemessungsdauerstrom bei AC-21, 400 V 32 A
Bemessungsbetriebsleistung bei AC-3, 400 V 10 kW
Bemessungskurzzeitstromfestigkeit Icw 0,64 kA
Bemessungsbetriebsleistung bei AC-23, 400 V 12 kW
Polzahl 3
Anzahl der Hilfskontakte als Öffner 0
Anzahl der Hilfskontakte als Schließer 0
Anzahl der Hilfskontakte als Wechsler 0
Motorantrieb optional false
Motorantrieb integriert false
Spannungsauslöser optional false
Geeignet für Bodenbefestigung false
Geeignet für Frontbefestigung 4-Loch false
Geeignet für Frontbefestigung Zentral true
Farbe des Betätigungselements rot
Ausführung des Betätigungselements kurzer Drehgriff
Verriegelbar true
Anschlussart Hauptstromkreis Rahmenklemme
Schutzart (IP), frontseitig IP65

    SENTRON, Lasttrennschalter 3LD


    Der Haupt- und NOT-AUS-Schalter SENTRON 3LD2 dient zum sicheren Abschalten von Lasten in vielen Bereichen, z.B. für Drehstrommotoren und Klima-Anlagen.



    Technische Details:



    • Not-Aus-Schalter, 3-polig

    • Iu: 32 A

    • Betriebsleistung / bei AC-23 A bei 400V: 11,5 kW

    • Frontbefestigt mit Zentralbefestigung 22,5mm

    • Modularer Aufbau mit schneller einfacher Montage

    • Optimale Netztrennung von 16 A bis 250 A

    • Schutzart bis IP 65 mit gekapseltem Gehäuse

    • Internationale IEC-, UL-, CCC- sowie Schiffbau-Approbationen

    • Varianten für Frontbefestigung, Montageplatte, Hutschiene oder Verteilereinbau

    • Available also for DC applications



    Kunden Vorteile:



    • Sichere Abschaltung von Lasten in unterschiedlichen Anwendungen

    • Vielseitig und weltweit einsetzbar

    • Einfach zu montieren mit Hilfsschaltern oder zusätzlichem Pol

    • Höchste Sicherheit für Anwender und Systeme
