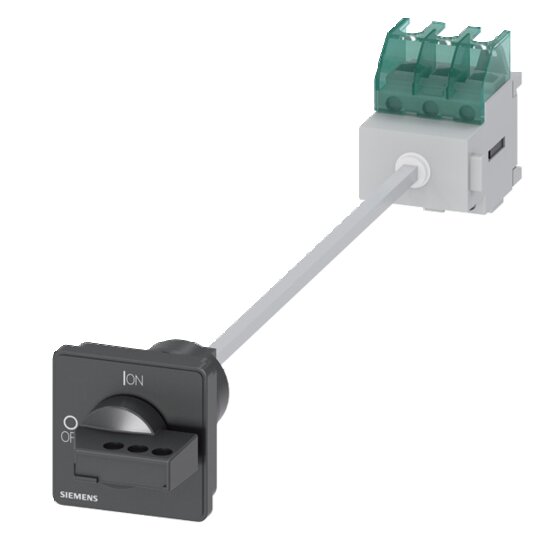

Siemens 3LD22170TK11 Hauptschalter 3p 25A 400V 9,5kW Bodenbef. Hutschie./2loch

Hersteller-Nr. 3LD22170TK11 1501518
Preview Image
image 1
Ihr Nettopreis
Verpackungseinheit
1 Stück
Art.-Nr.
2780670
EAN
4011209718579
DEHA.-Nr.
2452175
eClass.-Nr.
27371403
Zolltarif-Nr.
85365080
Verfügbarkeit am Fremdlager
wird ermittelt
Verfügbarkeit beim Hersteller anfragen
Ausführung als Hauptschalter true
Ausführung als Wartungs-/Reparaturschalter true
Ausführung als Sicherheitsschalter true
Ausführung als NOT-AUS-Einrichtung false
Ausführung als Wendeschalter false
Anzahl der Schalter 1
Max. Bemessungsbetriebsspannung Ue bei AC 690 V
Bemessungsdauerstrom Iu 32 A
Bemessungsdauerstrom bei AC-23, 400 V 22 A
Bemessungsdauerstrom bei AC-21, 400 V 32 A
Bemessungsbetriebsleistung bei AC-3, 400 V 10 kW
Bemessungskurzzeitstromfestigkeit Icw 0,64 kA
Bemessungsbetriebsleistung bei AC-23, 400 V 12 kW
Polzahl 3
Anzahl der Hilfskontakte als Öffner 0
Anzahl der Hilfskontakte als Schließer 0
Anzahl der Hilfskontakte als Wechsler 0
Motorantrieb optional false
Motorantrieb integriert false
Spannungsauslöser optional false
Geeignet für Bodenbefestigung true
Geeignet für Frontbefestigung 4-Loch true
Geeignet für Frontbefestigung Zentral false
Farbe des Betätigungselements schwarz
Ausführung des Betätigungselements Knebel
Verriegelbar true
Anschlussart Hauptstromkreis Rahmenklemme
Schutzart (IP), frontseitig IP65

    SENTRON, Lasttrennschalter 3LD


    Der SENTRON 3LD ist ein Hauptschalter, der für das sichere Abschalten von Lasten in verschiedenen Anwendungen wie Drehstrommotoren und Klimaanlagen konzipiert ist.


    Technische Details:



    • Typ: Lasttrennschalter 3LD

    • Polzahl: 3-polig

    • Nennstrom Iu: 32 A

    • Betriebsleistung: 11,5 kW bei AC-23 A und 400V

    • Schutzart: IP 65

    • Modularer Aufbau: schnelle einfache Montage von Hilfsschaltern

    • Verschiedene Befestigungsoptionen: Frontbefestigung, Montageplatte, Hutschiene oder Verteilereinbau

    • Approbationen: IEC, UL, CCC, Schiffbau


    Kunden Vorteile:



    • Optimale Netztrennung von 16 A bis 250 A durch abschließbaren Drehantrieb.

    • Vielseitig und weltweit einsetzbar dank internationaler Zulassungen.

    • Bietet durchgängige Sicherheit für Anwender und Systeme.

    • Varianten verfügbar für Gleichstromanwendungen.
