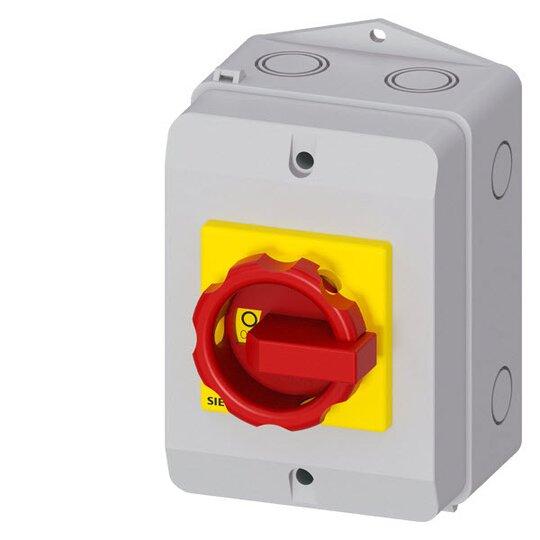

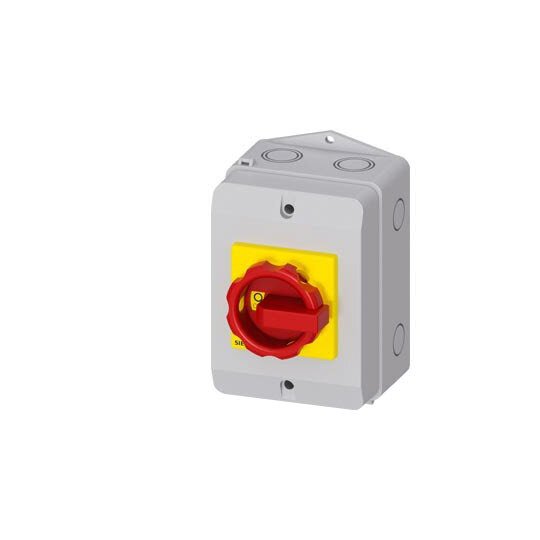

Siemens 3LD21641TC53 Not-Ausschalter 4p 25A 400V 9,5kW 1N-Klemme Isogekapselt

Hersteller-Nr. 3LD21641TC53 149924
Preview Image
image 1
image 2
image 3
Ihr Nettopreis
Verpackungseinheit
1 Stück
Art.-Nr.
2701769
EAN
4011209524248
DEHA.-Nr.
0284949
eClass.-Nr.
27371403
Zolltarif-Nr.
85365080
Verfügbarkeit am Fremdlager
wird ermittelt
Verfügbarkeit beim Hersteller anfragen
Ausführung als Hauptschalter true
Ausführung als Wartungs-/Reparaturschalter true
Ausführung als Sicherheitsschalter true
Ausführung als NOT-AUS-Einrichtung true
Ausführung als Wendeschalter false
Anzahl der Schalter 1
Max. Bemessungsbetriebsspannung Ue bei AC 690 V
Bemessungsdauerstrom Iu 25 A
Bemessungsdauerstrom bei AC-23, 400 V 20 A
Bemessungsdauerstrom bei AC-21, 400 V 25 A
Bemessungsbetriebsleistung bei AC-3, 400 V 8 kW
Bemessungskurzzeitstromfestigkeit Icw 0,64 kA
Bemessungsbetriebsleistung bei AC-23, 400 V 10 kW
Polzahl 4
Anzahl der Hilfskontakte als Öffner 0
Anzahl der Hilfskontakte als Schließer 0
Anzahl der Hilfskontakte als Wechsler 0
Motorantrieb optional false
Motorantrieb integriert false
Spannungsauslöser optional false
Geeignet für Bodenbefestigung false
Geeignet für Frontbefestigung 4-Loch false
Geeignet für Frontbefestigung Zentral true
Farbe des Betätigungselements rot
Ausführung des Betätigungselements kurzer Drehgriff
Verriegelbar true
Anschlussart Hauptstromkreis Rahmenklemme
Schutzart (IP), frontseitig IP65

    SENTRON


    Der Haupt- und NOT-AUS-Schalter SENTRON 3LD2 ermöglicht ein sicheres Abschalten von Lasten in vielfältigen Anwendungen.


    Technische Details:



    • Lasttrennschalter, 4-polig, 25 A

    • Betriebsleistung bei AC-23 A bei 400V: 9,5 kW

    • Isolierstoff-Kapselung für metrische Verschraubung

    • Drehantrieb, rot/gelb

    • Modularer Aufbau mit schneller einfacher Montage von Hilfsschaltern

    • Schutzart bis IP 65 für Anwendungen im Freien

    • Vielseitig einsetzbar mit internationalen Zertifizierungen (IEC, UL, CCC)


    Kunden Vorteile:



    • Optimale Netztrennung von 16 A bis 250 A durch abschließbaren Drehantrieb

    • Verfügbar für Frontbefestigung, Montageplatte, Hutschiene oder Verteilereinbau

    • Varianten für Gleichstromanwendungen erhältlich

    • Durchgängige Sicherheit für Anwender und Systeme
