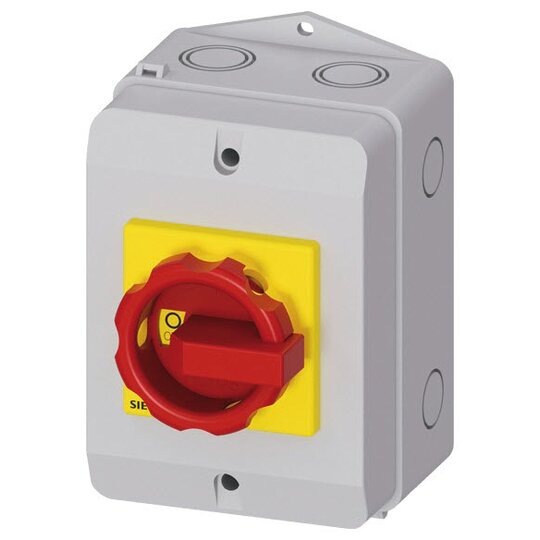

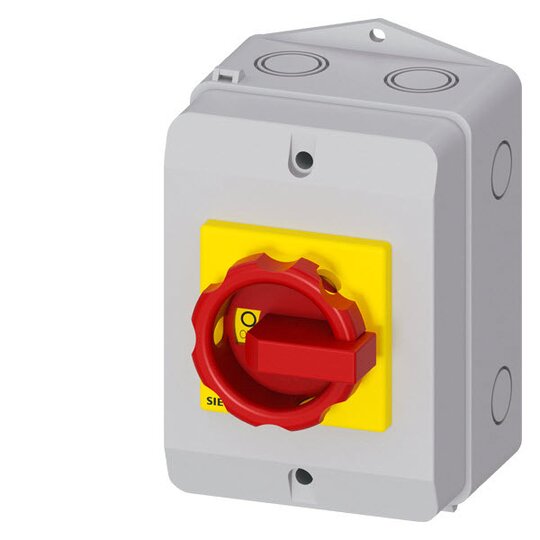

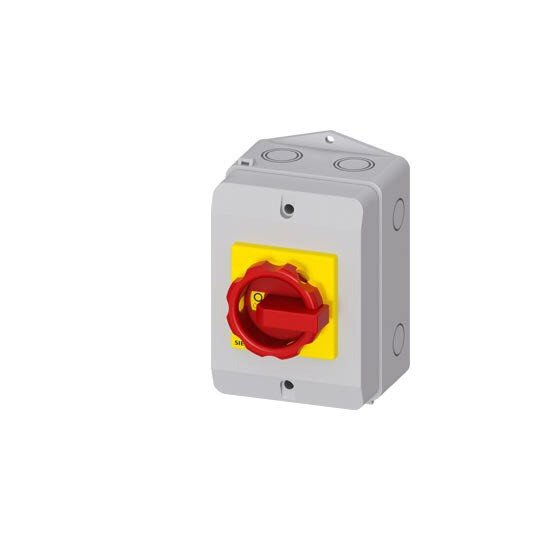

Siemens 3LD21640TB53 Not-Ausschalter 3p 25A 400V 9,5kW 1N-Klemme+1PE-Klemme

Hersteller-Nr. 3LD21640TB53 149906
Preview Image
image 1
image 2
image 3
Ihr Nettopreis
Verpackungseinheit
1 Stück
Art.-Nr.
2701748
EAN
4011209524200
DEHA.-Nr.
0288682
eClass.-Nr.
27371403
Zolltarif-Nr.
85365080
Verfügbarkeit am Fremdlager
wird ermittelt
Verfügbarkeit beim Hersteller anfragen
Ausführung als Hauptschalter true
Ausführung als Wartungs-/Reparaturschalter true
Ausführung als Sicherheitsschalter true
Ausführung als NOT-AUS-Einrichtung true
Ausführung als Wendeschalter false
Anzahl der Schalter 1
Max. Bemessungsbetriebsspannung Ue bei AC 690 V
Bemessungsdauerstrom Iu 25 A
Bemessungsdauerstrom bei AC-23, 400 V 20 A
Bemessungsdauerstrom bei AC-21, 400 V 25 A
Bemessungsbetriebsleistung bei AC-3, 400 V 8 kW
Bemessungskurzzeitstromfestigkeit Icw 0,64 kA
Bemessungsbetriebsleistung bei AC-23, 400 V 10 kW
Polzahl 3
Anzahl der Hilfskontakte als Öffner 0
Anzahl der Hilfskontakte als Schließer 0
Anzahl der Hilfskontakte als Wechsler 0
Motorantrieb optional false
Motorantrieb integriert false
Spannungsauslöser optional false
Geeignet für Bodenbefestigung false
Geeignet für Frontbefestigung 4-Loch false
Geeignet für Frontbefestigung Zentral true
Farbe des Betätigungselements rot
Ausführung des Betätigungselements kurzer Drehgriff
Verriegelbar true
Anschlussart Hauptstromkreis Rahmenklemme
Schutzart (IP), frontseitig IP65

    Sentron, Lasttrennschalter 3LD


    Der Haupt- und NOT-AUS-Schalter SENTRON 3LD2 dient dem sicheren Abschalten von Lasten in verschiedenen Anwendungen, einschließlich Drehstrommotoren und industriellen Anlagen.



    Technische Details:



    • 3-polig, Iu: 25 A

    • Betriebsleistung / bei AC-23 A bei 400V: 9,5 kW

    • Isolierstoff-Kapselung für metrische Verschraubung

    • Drehantrieb, rot/gelb

    • Modularer Aufbau

    • Schutzart bis IP 65

    • Optimale Netztrennung von 16 A bis 250 A

    • Internationale IEC-, UL-, CCC- sowie Schiffbau-Approbationen



    Kunden benefits:



    • Schnelle und einfache Montage von Hilfsschaltern, N-PE-Klemme oder 4. Pol

    • Vielseitig einsetzbar in zahlreichen Branchen, darunter Chemie und Lebensmittelindustrie

    • Verfügbare Varianten für Gleichstromanwendungen bei 3LD2

    • Durchgängige Sicherheit für Anwender und Systeme
