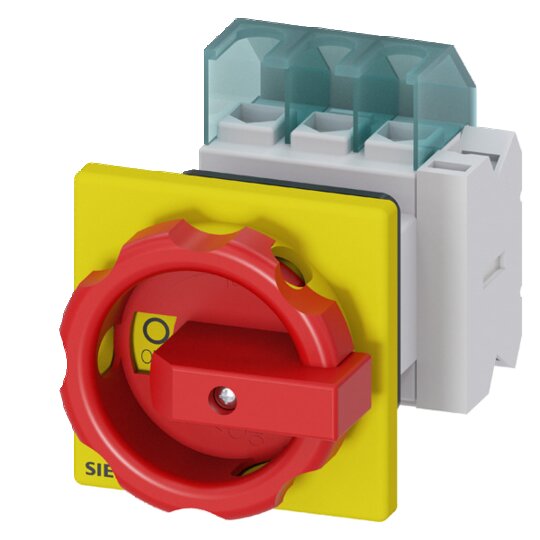

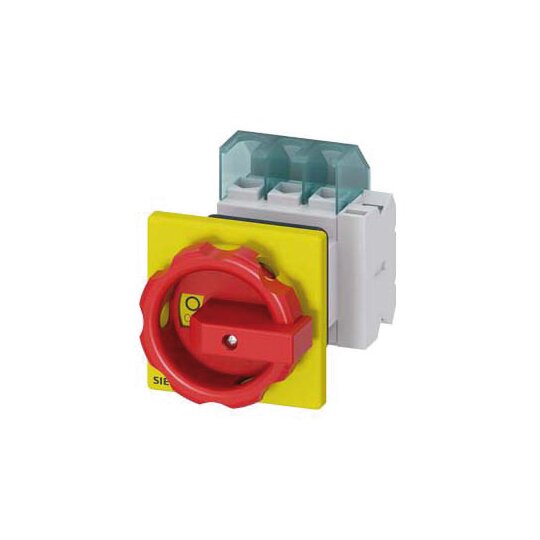

Siemens 3LD21541TP53 Not-Ausschalter 3p 25A 400V 9,5kW 1S+1Ö Frontbef.

Hersteller-Nr. 3LD21541TP53 166339
Preview Image
image 1
image 2
Ihr Nettopreis
Verpackungseinheit
1 Stück
Art.-Nr.
2725996
EAN
4011209403895
DEHA.-Nr.
0063486
eClass.-Nr.
27371403
Zolltarif-Nr.
85365080
Verfügbarkeit am Fremdlager
wird ermittelt
Verfügbarkeit beim Hersteller anfragen
Ausführung als Hauptschalter true
Ausführung als Wartungs-/Reparaturschalter true
Ausführung als Sicherheitsschalter true
Ausführung als NOT-AUS-Einrichtung true
Ausführung als Wendeschalter false
Anzahl der Schalter 1
Max. Bemessungsbetriebsspannung Ue bei AC 690 V
Bemessungsdauerstrom Iu 25 A
Bemessungsdauerstrom bei AC-23, 400 V 20 A
Bemessungsdauerstrom bei AC-21, 400 V 25 A
Bemessungsbetriebsleistung bei AC-3, 400 V 8 kW
Bemessungskurzzeitstromfestigkeit Icw 0,64 kA
Bemessungsbetriebsleistung bei AC-23, 400 V 10 kW
Polzahl 3
Anzahl der Hilfskontakte als Öffner 1
Anzahl der Hilfskontakte als Schließer 1
Anzahl der Hilfskontakte als Wechsler 0
Motorantrieb optional false
Motorantrieb integriert false
Spannungsauslöser optional false
Geeignet für Bodenbefestigung false
Geeignet für Frontbefestigung 4-Loch false
Geeignet für Frontbefestigung Zentral true
Farbe des Betätigungselements rot
Ausführung des Betätigungselements kurzer Drehgriff
Verriegelbar true
Anschlussart Hauptstromkreis Rahmenklemme
Schutzart (IP), frontseitig IP65

    SENTRON, Lasttrennschalter 3LD


    Die Haupt- und NOT-AUS-Schalter SENTRON 3LD2 gewährleisten das sichere Abschalten von Lasten in vielen Bereichen.



    Technische Details:



    • Not-Aus-Schalter, 3-polig

    • Iu: 25 A

    • Betriebsleistung / bei AC-23 A bei 400V: 9,5 kW

    • Frontbefestigt

    • Modularer Aufbau

    • Schutzart bis IP 65

    • Drehantrieb, rot/gelb

    • Vielfältige Varianten für Frontbefestigung, Montageplatte, Hutschiene oder Verteilereinbau

    • Direkt- oder Türrkupplungs-Drehantrieb verfügbar

    • Gleichstromanwendungen verfügbar



    Kunden Vorteile:



    • Optimale Netztrennung von 16 A bis 250 A durch Abschließbarkeit des Drehantriebes

    • Schnelle und einfache Montage von Hilfsschaltern, N-PE-Klemme oder 4. Pol

    • Vielseitig und weltweit einsetzbar dank internationaler IEC-, UL-, CCC- sowie Schiffbau-Approbationen

    • Durchgängige Sicherheit für Anwender und Systeme
