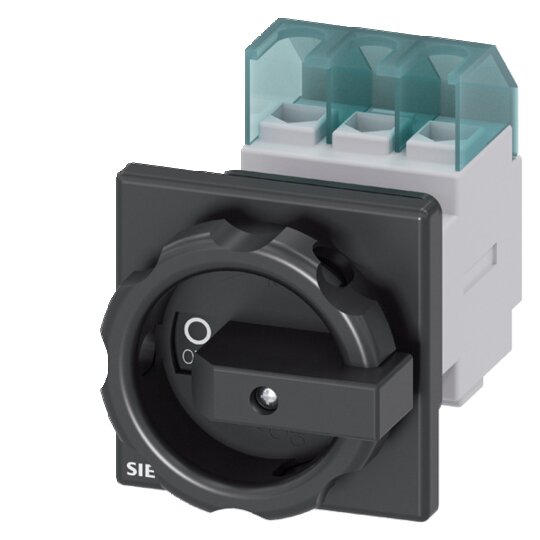

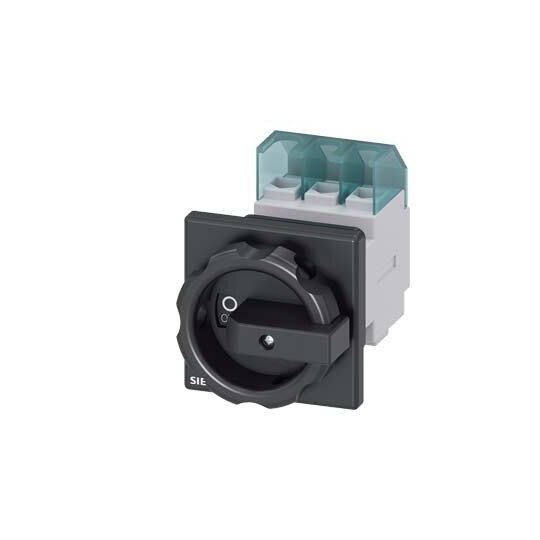

Siemens 3LD21540TK51 Hauptschalter 3p 25A 400V 9,5kW Frontbef. Zentrallochbef.

Hersteller-Nr. 3LD21540TK51 169404
Preview Image
image 1
image 2
Ihr Nettopreis
Verpackungseinheit
1 Stück
Art.-Nr.
2729283
EAN
4011209403383
DEHA.-Nr.
0288311
eClass.-Nr.
27371403
Zolltarif-Nr.
85365080
Verfügbarkeit am Fremdlager
wird ermittelt
Verfügbarkeit beim Hersteller anfragen
Ausführung als Hauptschalter true
Ausführung als Wartungs-/Reparaturschalter true
Ausführung als Sicherheitsschalter true
Ausführung als NOT-AUS-Einrichtung false
Ausführung als Wendeschalter false
Anzahl der Schalter 1
Max. Bemessungsbetriebsspannung Ue bei AC 690 V
Bemessungsdauerstrom Iu 25 A
Bemessungsdauerstrom bei AC-23, 400 V 20 A
Bemessungsdauerstrom bei AC-21, 400 V 25 A
Bemessungsbetriebsleistung bei AC-3, 400 V 8 kW
Bemessungskurzzeitstromfestigkeit Icw 0,64 kA
Bemessungsbetriebsleistung bei AC-23, 400 V 10 kW
Polzahl 3
Anzahl der Hilfskontakte als Öffner 0
Anzahl der Hilfskontakte als Schließer 0
Anzahl der Hilfskontakte als Wechsler 0
Motorantrieb optional false
Motorantrieb integriert false
Spannungsauslöser optional false
Geeignet für Bodenbefestigung false
Geeignet für Frontbefestigung 4-Loch false
Geeignet für Frontbefestigung Zentral true
Farbe des Betätigungselements schwarz
Ausführung des Betätigungselements kurzer Drehgriff
Verriegelbar true
Anschlussart Hauptstromkreis Rahmenklemme
Schutzart (IP), frontseitig IP65

    SENTRON, Lasttrennschalter 3LD


    Der Hauptschalter 3LD2 dient zum sicheren Abschalten von Lasten in verschiedenen Bereichen, einschließlich Drehstrommotoren und zahlreichen industriellen Anwendungen.



    Technische Details:



    • Polanzahl: 3-polig

    • Nennstrom (Iu): 25 A

    • Betriebsleistung bei AC-23 A bei 400V: 9,5 kW

    • Montage: Frontbefestigt, Zentralbefestigung 22,5mm

    • Schutzart: IP 65

    • Netztrennung: 16 A bis 250 A

    • Aufbau: Modular mit schneller Montage von Hilfsschaltern

    • Varianten: Direkt- oder Türkupplungs-Drehantrieb, Gleichstromanwendungen verfügbar

    • Genehmigungen: IEC, UL, CCC, Schiffbau-Approbationen



    Kunden-Nutzen:



    • Optimale Sicherheit für Anwender und Systeme durch ausgeklügelte Abschaltmechanismen.

    • Vielseitige Einsatzmöglichkeiten in verschiedenen Industrien und Anwendungen.

    • Einfache und schnelle Installation dank modularer Bauweise.

    • Kompakte Bauweise eignet sich für unterschiedliche Montagearten.

    • Sichere Verwendung im Freien durch robustes, gekapseltes Gehäuse.
