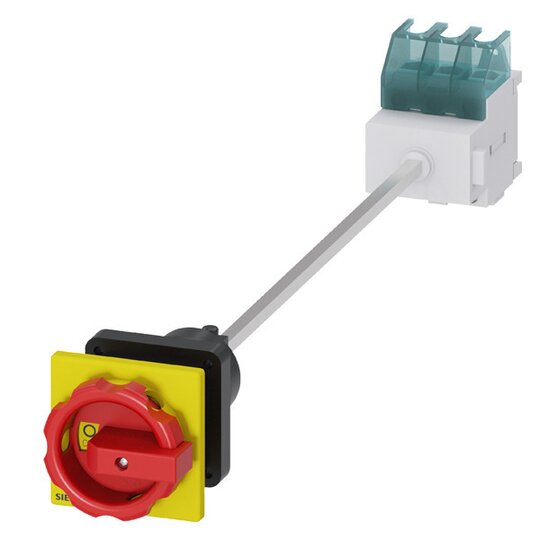

Siemens 3LD21440TK53 Not-Ausschalter 3p 25A 400V 9,5kW Bodenbef. Hutschie./2loch

Hersteller-Nr. 3LD21440TK53 174487
Preview Image
image 1
Ihr Nettopreis
Verpackungseinheit
1 Stück
Art.-Nr.
2735220
EAN
4011209403260
DEHA.-Nr.
1659815
eClass.-Nr.
27371403
Zolltarif-Nr.
85365080
Verfügbarkeit am Fremdlager
wird ermittelt
Verfügbarkeit beim Hersteller anfragen
Ausführung als Hauptschalter true
Ausführung als Wartungs-/Reparaturschalter true
Ausführung als Sicherheitsschalter true
Ausführung als NOT-AUS-Einrichtung true
Ausführung als Wendeschalter false
Anzahl der Schalter 1
Max. Bemessungsbetriebsspannung Ue bei AC 690 V
Bemessungsdauerstrom Iu 25 A
Bemessungsdauerstrom bei AC-23, 400 V 20 A
Bemessungsdauerstrom bei AC-21, 400 V 25 A
Bemessungsbetriebsleistung bei AC-3, 400 V 8 kW
Bemessungskurzzeitstromfestigkeit Icw 0,64 kA
Bemessungsbetriebsleistung bei AC-23, 400 V 10 kW
Polzahl 3
Anzahl der Hilfskontakte als Öffner 0
Anzahl der Hilfskontakte als Schließer 0
Anzahl der Hilfskontakte als Wechsler 0
Motorantrieb optional false
Motorantrieb integriert false
Spannungsauslöser optional false
Geeignet für Bodenbefestigung true
Geeignet für Frontbefestigung 4-Loch false
Geeignet für Frontbefestigung Zentral true
Farbe des Betätigungselements rot
Ausführung des Betätigungselements kurzer Drehgriff
Verriegelbar true
Anschlussart Hauptstromkreis Rahmenklemme
Schutzart (IP), frontseitig IP65

    SENTRON, Lasttrennschalter 3LD


    Der Haupt- und NOT-AUS-Schalter SENTRON 3LD2 dient für das sichere Abschalten von Lasten in verschiedenen Anwendungen, einschließlich Drehstrommotoren und Industriemaschinen.



    Technische Details:



    • Not-Aus-Schalter, 3-polig

    • Iu: 25 A

    • Betriebsleistung bei AC-23 A bei 400V: 9,5 kW

    • Bodenbefestigung mit Türkupplung

    • Drehantrieb, rot/gelb

    • Zentralbefestigung 22,5 mm

    • Netztrennung von 16 A bis 250 A durch abschließbaren Drehantrieb

    • Schutzart bis IP 65 mit gekapseltem Gehäuse für Anwendungen im Freien

    • Vielfältig einsetzbar dank internationaler IEC-, UL-, CCC- sowie Schiffbau-Approbationen

    • Erhältlich in Varianten für Frontbefestigung, Montageplatte, Hutschiene oder Verteilereinbau

    • Optionale Varianten für Gleichstromanwendungen bei 3LD2



    Kunden Vorteile:



    • Modularer Aufbau ermöglicht schnelle einfache Montage von Hilfsschaltern.

    • Optimale Sicherheit für Anwender und Systeme.

    • Vielseitige Einsatzmöglichkeiten in verschiedenen Industrien, z.B. in der chemischen Industrie und der Nahrungsmittel- und Getränkeindustrie.

    • Hochgradige Zuverlässigkeit und Schutz für Außenanwendungen.
