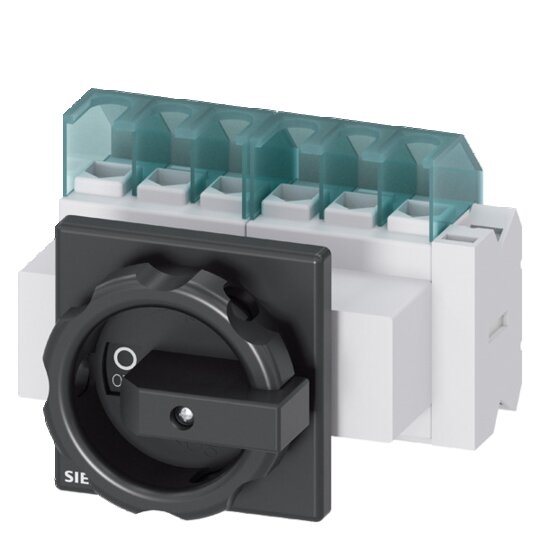

Siemens 3LD2103-4VP51 Hauptschalter 6pol. IU=25, P/AC-23A bei 400V=9,5kW

Hersteller-Nr. 3LD21034VP51 152537
Preview Image
image 1
Ihr Nettopreis
Verpackungseinheit
1 Stück
Art.-Nr.
2708799
EAN
4011209491205
DEHA.-Nr.
1659793
eClass.-Nr.
27371403
Zolltarif-Nr.
85365080
Verfügbarkeit am Fremdlager
wird ermittelt
Verfügbarkeit beim Hersteller anfragen
Ausführung als Hauptschalter true
Ausführung als Wartungs-/Reparaturschalter true
Ausführung als Sicherheitsschalter true
Ausführung als NOT-AUS-Einrichtung false
Ausführung als Wendeschalter false
Anzahl der Schalter 1
Max. Bemessungsbetriebsspannung Ue bei AC 690 V
Bemessungsdauerstrom Iu 25 A
Bemessungsdauerstrom bei AC-23, 400 V 20 A
Bemessungsdauerstrom bei AC-21, 400 V 25 A
Bemessungsbetriebsleistung bei AC-3, 400 V 8 kW
Bemessungskurzzeitstromfestigkeit Icw 0,64 kA
Bemessungsbetriebsleistung bei AC-23, 400 V 10 kW
Polzahl 6
Anzahl der Hilfskontakte als Öffner 1
Anzahl der Hilfskontakte als Schließer 1
Anzahl der Hilfskontakte als Wechsler 0
Motorantrieb optional false
Motorantrieb integriert false
Spannungsauslöser optional false
Geeignet für Bodenbefestigung false
Geeignet für Frontbefestigung 4-Loch true
Geeignet für Frontbefestigung Zentral false
Farbe des Betätigungselements schwarz
Ausführung des Betätigungselements kurzer Drehgriff
Verriegelbar true
Anschlussart Hauptstromkreis Rahmenklemme
Schutzart (IP), frontseitig IP65

    SENTRON, Lasttrennschalter 3LD


    Der Hauptschalter 3LD ist für das sichere Abschalten von Lasten in vielen Bereichen wie Drehstrommotoren und Klimaanlagen konzipiert.



    Technische Details:



    • Typ: 6-polig

    • Nennstrom (Iu): 25 A

    • Betriebsleistung bei AC-23 A und 400V: 9,5 kW

    • Frontbefestigung, 1Ö, 1S, Drehantrieb

    • 4-Loch Befestigung der Handhabe

    • Modularer Aufbau für einfache Montage von Hilfsschaltern

    • Schutzart bis IP 65, geeignet für Außenanwendungen

    • Internationale Zulassungen: IEC, UL, CCC

    • Verfügbare Varianten für Gleichstromanwendungen



    Kunden Vorteile:



    • Schnelle Installation: Einfache Montage durch modularen Aufbau und 4-Loch Befestigung.

    • Vielseitigkeit: Unterschiedliche Varianten für verschiedene Montagesituationen und Anwendungen.

    • Hohe Sicherheit: Durchgängige Sicherheit für Anwender und Systeme.

    • Optimale Netztrennung: Sicherstellung der Trennung von 16 A bis 250 A durch abschließbaren Drehantrieb.
