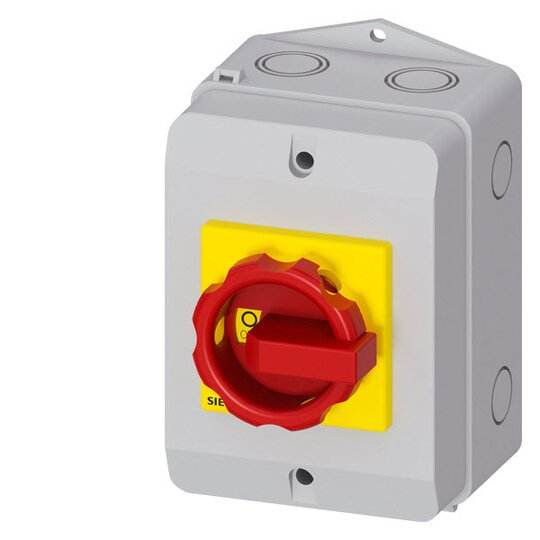

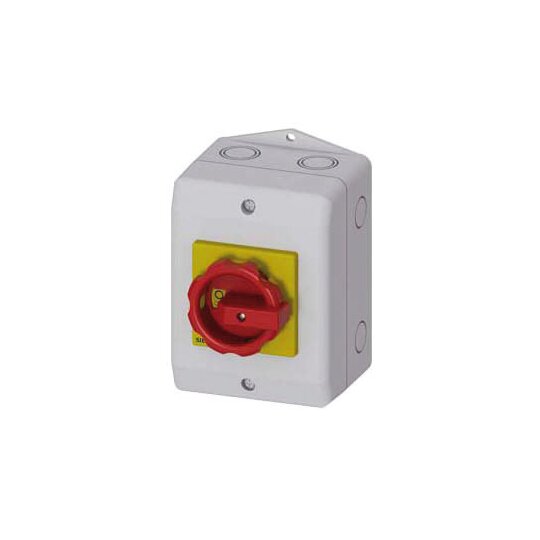

Siemens 3LD20641TC53 Not-Ausschalter 4p 16A 400V 7,5kW 1 N-Klemme+1 PE Klemme

Hersteller-Nr. 3LD20641TC53 149922
Preview Image
image 1
image 2
Ihr Nettopreis
Verpackungseinheit
1 Stück
Art.-Nr.
2701767
EAN
4011209511927
DEHA.-Nr.
0284945
eClass.-Nr.
27371403
Zolltarif-Nr.
85365080
Verfügbarkeit am Fremdlager
wird ermittelt
Verfügbarkeit beim Hersteller anfragen
Ausführung als Hauptschalter true
Ausführung als Wartungs-/Reparaturschalter true
Ausführung als Sicherheitsschalter true
Ausführung als NOT-AUS-Einrichtung true
Ausführung als Wendeschalter false
Anzahl der Schalter 1
Max. Bemessungsbetriebsspannung Ue bei AC 690 V
Bemessungsdauerstrom Iu 16 A
Bemessungsdauerstrom bei AC-23, 400 V 16 A
Bemessungsdauerstrom bei AC-21, 400 V 16 A
Bemessungsbetriebsleistung bei AC-3, 400 V 6 kW
Bemessungskurzzeitstromfestigkeit Icw 0,34 kA
Bemessungsbetriebsleistung bei AC-23, 400 V 8 kW
Polzahl 4
Anzahl der Hilfskontakte als Öffner 0
Anzahl der Hilfskontakte als Schließer 0
Anzahl der Hilfskontakte als Wechsler 0
Motorantrieb optional false
Motorantrieb integriert false
Spannungsauslöser optional false
Geeignet für Bodenbefestigung false
Geeignet für Frontbefestigung 4-Loch false
Geeignet für Frontbefestigung Zentral true
Farbe des Betätigungselements rot
Ausführung des Betätigungselements kurzer Drehgriff
Verriegelbar true
Anschlussart Hauptstromkreis Rahmenklemme
Schutzart (IP), frontseitig IP65

    Sentron, Lasttrennschalter 3LD


    Der Haupt- und NOT-AUS-Schalter SENTRON 3LD2 dient zum sicheren Abschalten von Lasten in vielen Anwendungen wie Maschinenbau, Klimaanlagen und in der Lebensmittelindustrie.



    Technische Details:



    • 4-polig, 16 A

    • Betriebsleistung bei AC-23 A bei 400V: 7,5 kW

    • Isolierstoff-Kapselung für metrische Verschraubung

    • Drehantrieb, rot/gelb

    • Modularer Aufbau für einfache Montage von Hilfsschaltern

    • Optimale Netztrennung von 16 A bis 250 A durch Abschließbarkeit des Drehantriebes

    • Schutzart bis IP 65 mit gekapseltem Gehäuse für Anwendungen im Freien

    • Verfügbar für Gleichstromanwendungen



    Kunden Vorteile:



    • Vielseitig einsetzbar in verschiedenen Branchen dank internationaler IEC-, UL-, CCC- sowie Schiffbau-Approbationen

    • Einfacher Zugang durch Frontbefestigung, Montageplatte, Hutschiene oder Verteilereinbau

    • Durchgängige Sicherheit für Anwender und Systeme

    • Schnelle und einfache Montage
