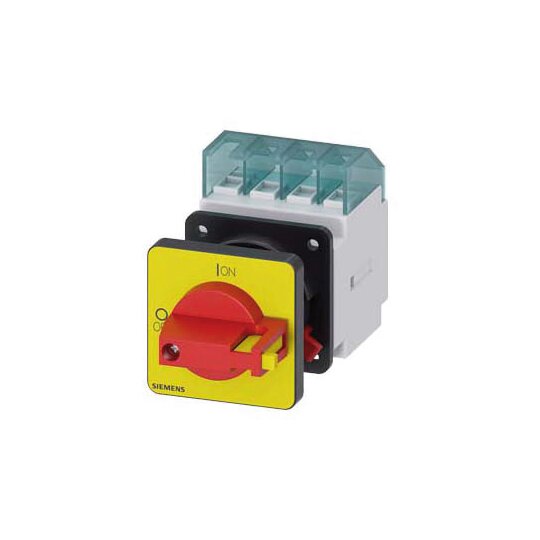

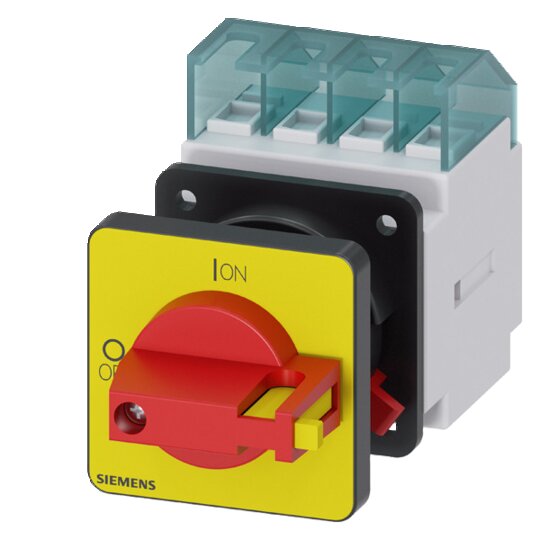

Siemens 3LD20500TK13 Not-Ausschalter 3p 16A 400V 7,5kW Frontbef. Zentrallochbef.

Hersteller-Nr. 3LD20500TK13 149979
Preview Image
image 1
image 2
Ihr Nettopreis
Verpackungseinheit
1 Stück
Art.-Nr.
2701843
EAN
4011209512023
DEHA.-Nr.
1659773
eClass.-Nr.
27371403
Zolltarif-Nr.
85365080
Verfügbarkeit am Fremdlager
wird ermittelt
Verfügbarkeit beim Hersteller anfragen
Ausführung als Hauptschalter true
Ausführung als Wartungs-/Reparaturschalter true
Ausführung als Sicherheitsschalter true
Ausführung als NOT-AUS-Einrichtung true
Ausführung als Wendeschalter false
Anzahl der Schalter 1
Max. Bemessungsbetriebsspannung Ue bei AC 690 V
Bemessungsdauerstrom Iu 16 A
Bemessungsdauerstrom bei AC-23, 400 V 16 A
Bemessungsdauerstrom bei AC-21, 400 V 16 A
Bemessungsbetriebsleistung bei AC-3, 400 V 6 kW
Bemessungskurzzeitstromfestigkeit Icw 0,34 kA
Bemessungsbetriebsleistung bei AC-23, 400 V 8 kW
Polzahl 3
Anzahl der Hilfskontakte als Öffner 0
Anzahl der Hilfskontakte als Schließer 0
Anzahl der Hilfskontakte als Wechsler 0
Motorantrieb optional false
Motorantrieb integriert false
Spannungsauslöser optional false
Geeignet für Bodenbefestigung false
Geeignet für Frontbefestigung 4-Loch false
Geeignet für Frontbefestigung Zentral true
Farbe des Betätigungselements rot
Ausführung des Betätigungselements Knebel
Verriegelbar true
Anschlussart Hauptstromkreis Rahmenklemme
Schutzart (IP), frontseitig IP65

    SENTRON, Lasttrennschalter 3LD


    Der SENTRON 3LD ist ein Not-Aus-Schalter zur sicheren Abschaltung von Lasten in verschiedenen industriellen Anwendungen.



    Technische Details:



    • 3-polig, Iu: 16 A

    • Betriebsleistung / bei AC-23 A bei 400V: 7,5 kW

    • Frontbefestigt mit Knebelantrieb, rot/gelb

    • Zentralbefestigung 22,5mm der Handhabe

    • Modularer Aufbau, schnelle Montage von Hilfsschaltern, N-PE-Klemme oder 4. Pol

    • Optimale Netztrennung von 16 A bis 250 A

    • Schutzart bis IP 65, gekapseltes Gehäuse für Anwendungen im Freien

    • Internationale IEC-, UL-, CCC- sowie Schiffbau-Approbationen

    • Varianten für Gleichstromanwendungen verfügbar



    Kunden Vorteile:



    • Vielseitig einsetzbar in verschiedenen Branchen wie Maschinenbau, chemische Industrie und Lebensmittelindustrie

    • Sichere Abschaltung von Drehstrommotoren, Klima- und Lüftungsanlagen

    • Durchgängige Sicherheit für Anwender und Systeme

    • Einfacher Zugang zu Anpassungen durch vielseitige Montageoptionen
