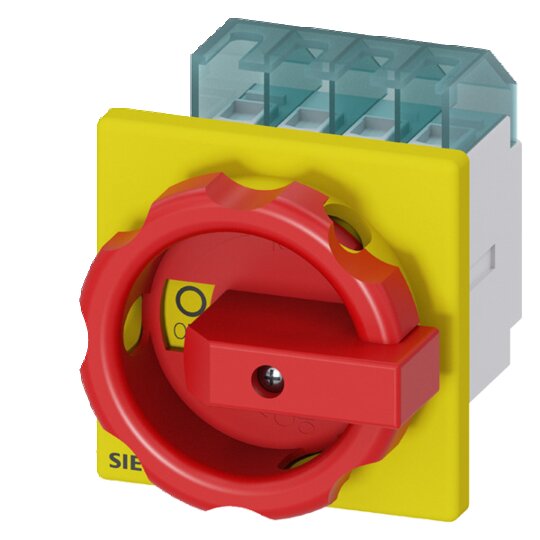

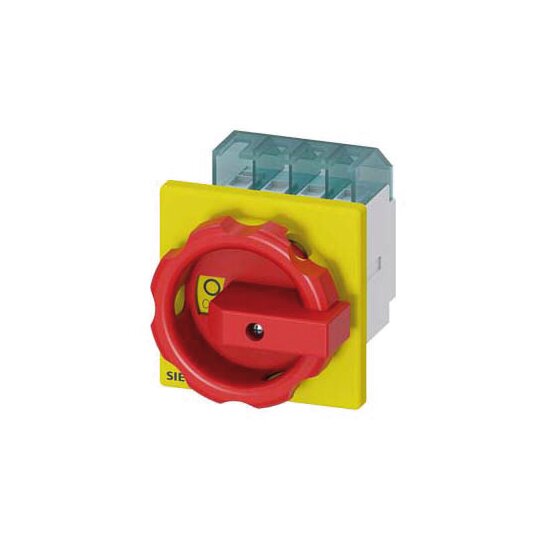

Siemens 3LD20031TL53 Not-Ausschalter 4p 16A 400V 7,5kW Frontbef. 4loch

Hersteller-Nr. 3LD20031TL53 167257
Preview Image
image 1
image 2
Ihr Nettopreis
Verpackungseinheit
1 Stück
Art.-Nr.
2727063
EAN
4011209519138
DEHA.-Nr.
0288364
eClass.-Nr.
27371403
Zolltarif-Nr.
85365080
Verfügbarkeit am Fremdlager
wird ermittelt
Verfügbarkeit beim Hersteller anfragen
Ausführung als Hauptschalter true
Ausführung als Wartungs-/Reparaturschalter true
Ausführung als Sicherheitsschalter true
Ausführung als NOT-AUS-Einrichtung true
Ausführung als Wendeschalter false
Anzahl der Schalter 1
Max. Bemessungsbetriebsspannung Ue bei AC 690 V
Bemessungsdauerstrom Iu 16 A
Bemessungsdauerstrom bei AC-23, 400 V 16 A
Bemessungsdauerstrom bei AC-21, 400 V 16 A
Bemessungsbetriebsleistung bei AC-3, 400 V 6 kW
Bemessungskurzzeitstromfestigkeit Icw 0,34 kA
Bemessungsbetriebsleistung bei AC-23, 400 V 8 kW
Polzahl 4
Anzahl der Hilfskontakte als Öffner 0
Anzahl der Hilfskontakte als Schließer 0
Anzahl der Hilfskontakte als Wechsler 0
Motorantrieb optional false
Motorantrieb integriert false
Spannungsauslöser optional false
Geeignet für Bodenbefestigung false
Geeignet für Frontbefestigung 4-Loch true
Geeignet für Frontbefestigung Zentral false
Farbe des Betätigungselements rot
Ausführung des Betätigungselements kurzer Drehgriff
Verriegelbar true
Anschlussart Hauptstromkreis Rahmenklemme
Schutzart (IP), frontseitig IP65

    SENTRON, Lasttrennschalter 3LD


    Der SENTRON 3LD ist ein 4-poliger Not-Aus-Schalter für das sichere Abschalten von Lasten in zahlreichen Anwendungen.



    Technische Details:



    • Iu: 16 A

    • Betriebsleistung / bei AC-23 A bei 400V: 7,5 kW

    • Montageart: Frontbefestigt

    • Drehantrieb: rot/gelb

    • 4-Loch Befestigung: der Handhabe Haupt- und NOT-AUS-Schalter

    • Schutzart: bis IP 65

    • Modularer Aufbau: schnelle einfache Montage von Hilfsschaltern, N-PE-Klemme oder 4. Pol

    • Internationale Zulassungen: IEC, UL, CCC, sowie Schiffbau-Approbationen



    Kunden Vorteile:



    • Vielfältige Einsatzmöglichkeiten in vielen Branchen, wie z.B. Maschinen- und Förderanlagenbau, chemische Industrie und Nahrungsmittelindustrie.

    • Optimum an Netztrennung durch die Abschließbarkeit des Drehantriebes, geeignet für Anwendungen im Freien.

    • Erhältlich in verschiedenen Varianten für unterschiedliche Montagearten, einschließlich Frontbefestigung und Hutschiene.

    • Varianten für Gleichstromanwendungen verfügbar, was die Anpassungsfähigkeit erhöht.

    • Durchgängige Sicherheit für Anwender und Systeme dank sicherer Abschaltmöglichkeiten.
