Ausführung als Hauptschalter | true |
Ausführung als Sicherheitsschalter | true |
Max. Bemessungsbetriebsspannung Ue bei AC | 690 V |
Bemessungsdauerstrom Iu | 250 A |
Bemessungsbetriebsleistung bei AC-23, 400 V | 132 kW |
Bedingter Bemessungskurzschlussstrom Iq | 100 kA |
Bemessungskurzzeitstromfestigkeit Icw | 8 kA |
Geeignet für Sicherungseinsätze | NH0, NH1 |
Polzahl | 4 |
Mit Sicherungsüberwachung | false |
Anschlussart Hauptstromkreis | sonstige |
Mit Steckverbindern bestückt | false |
Geeignet für Bodenbefestigung | true |
Geeignet für Frontbefestigung | false |
Position des Betätigungselements | links |
Motorantrieb optional | false |
Motorantrieb integriert | false |
Ausführung als NOT-AUS-Einrichtung | true |
Schutzart (IP), frontseitig | IP00 |

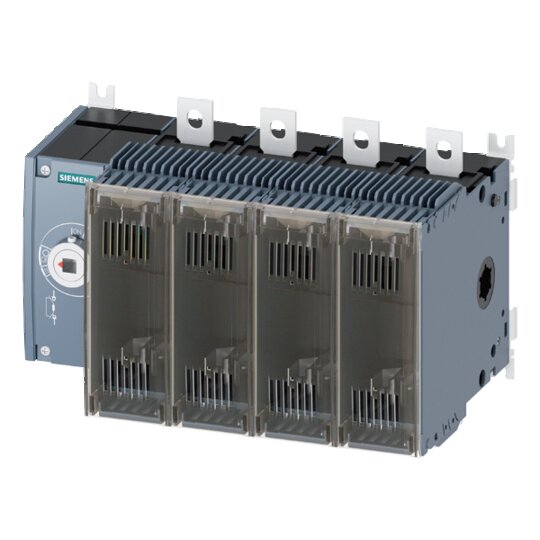

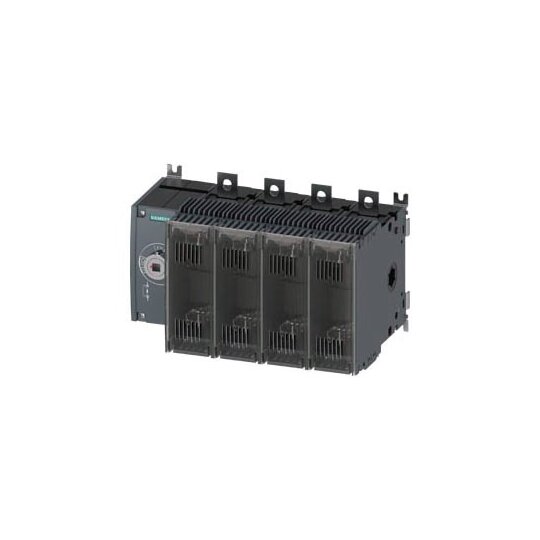

Lasttrennschalter mit Sicherung 250A, Baugr. 3, 4-polig für NH-Sicherung Gr. 0 und 1 Seitenwandantrieb links Grundgerät ohne Handgriff Flachanschluss Lasttrennschalter mit Sicherungen 3KF als Haupt- , NOT-AUS- oder Reparaturschalter. Lasttrennschalter mit Sicherungen 3KF ermöglichen je nach Baugröße das Ein- und Ausschalten eines Bemessungsstroms zwischen 32 und 800 A. Darüber hinaus bilden sie eine Sicherheitstrennfunktion in allen Niederspannungs-Stromkreisen. Lasttrennschalter mit Sicherungen 3KF sind optimiert für anspruchsvolle Anwendungen, bei denen NH-Sicherungen eingesetzt werden. 1. Variabel einsetzbare Lasttrennschalter mit Türkupplung oder Direktantrieb in fünf Baugrößen. 2. Einfaches Nachrüsten von Funktionen durch umfangreiches Zubehör. 3. Zuverlässiger Schutz vor Stromunfällen durch Abschließfunktionalität, Berührungsschutz und automatisch verriegelte Sicherungsabdeckung im eingeschalteten Zustand. 4. Robuste Technik mit hoher Kurzschlussfestigkeit für hohe Anlagenverfügbarkeit. 5. Schnelle Montage an der Hutschiene bei Baugrößen bis 80 A. 6. Effizientes Engineering mit umfangreichen CAx-Daten. 7. Sicherer Schutz auch für Windkraftanlagen bis 690 V + 10%.
