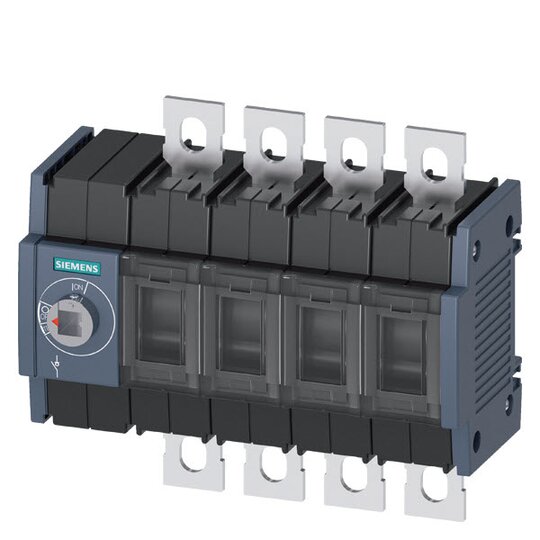

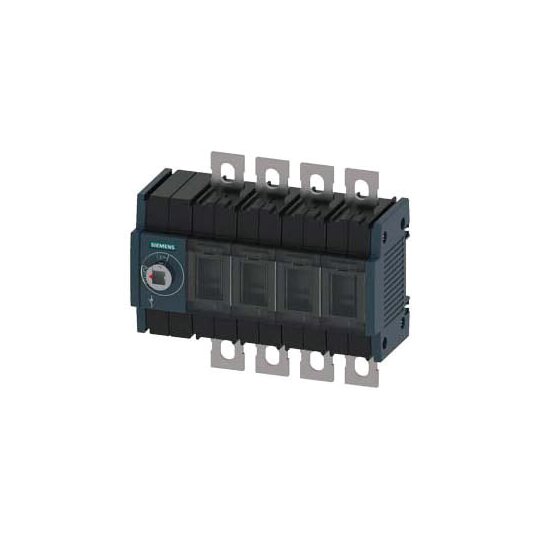

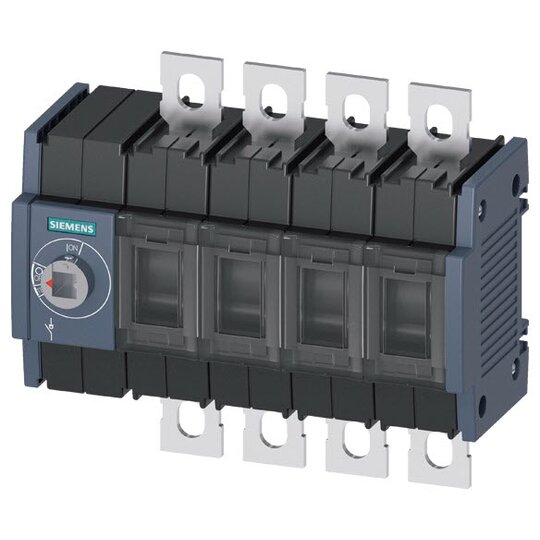

Siemens 3KD30400NE100 Lasttrennschalter 100A,Baugr. 2,4-polig Frontantrieb links

Hersteller-Nr. 3KD30400NE100 170662
Preview Image
image 1
image 2
image 3
Ihr Nettopreis
Verpackungseinheit
1 Stück
Art.-Nr.
2730768
EAN
4001869472188
DEHA.-Nr.
4264478
eClass.-Nr.
27371403
Zolltarif-Nr.
85365080
Verfügbarkeit am Fremdlager
wird ermittelt
Verfügbarkeit beim Hersteller anfragen
Ausführung als Hauptschalter true
Ausführung als Wartungs-/Reparaturschalter true
Ausführung als Sicherheitsschalter true
Ausführung als NOT-AUS-Einrichtung true
Ausführung als Wendeschalter false
Anzahl der Schalter 1
Max. Bemessungsbetriebsspannung Ue bei AC 1000 V
Bemessungsdauerstrom Iu 100 A
Bemessungsdauerstrom bei AC-23, 400 V 100 A
Bemessungsdauerstrom bei AC-21, 400 V 100 A
Bemessungskurzzeitstromfestigkeit Icw 4 kA
Bemessungsbetriebsleistung bei AC-23, 400 V 55 kW
Schaltleistung bei 400 V 55 kW
Polzahl 4
Anzahl der Hilfskontakte als Öffner 0
Anzahl der Hilfskontakte als Schließer 0
Anzahl der Hilfskontakte als Wechsler 4
Motorantrieb optional false
Motorantrieb integriert false
Spannungsauslöser optional false
Geeignet für Bodenbefestigung true
Geeignet für Frontbefestigung 4-Loch false
Geeignet für Frontbefestigung Zentral false
Verriegelbar false
Anschlussart Hauptstromkreis Flachsteckanschluss
Schutzart (IP), frontseitig IP00

    Lasttrennschalter 100A, Baugr. 2, 4-polig Frontantrieb links


    Der Lasttrennschalter dient der sicheren Trennung von elektrischen Lasten bei einem Nennstrom von 100A.


    Technische Details:



    • Nennstrom: 100A

    • Baugröße: 2

    • Polzahl: 4-polig

    • Frontantrieb: links

    • Grundgerät ohne Handgriff

    • Flachanschluss inkl. Phasentrennwänden

    • Referenzen: DPMD_ACJ215_001_000_3KC, DPMD_ACJ216_001_000_3KC, DPMD_ACK231_001_000_3KC, DPMD_ACK238_001_000_3KC


    Kunden Vorteile:



    • Ermöglicht eine sichere Trennung der elektrischen Lasten.

    • Einfache Installation und Handhabung durch flach Anschluss.

    • Robuste Bauweise für zuverlässigen Betrieb.

    • Flexibilität durch verschiedene Referenzen für unterschiedliche Anwendungen.
