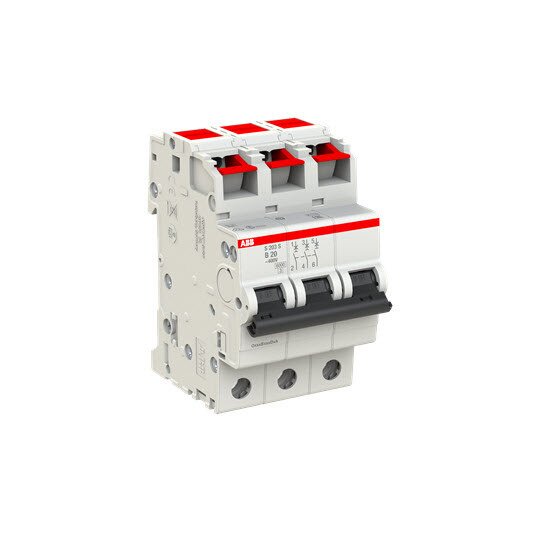

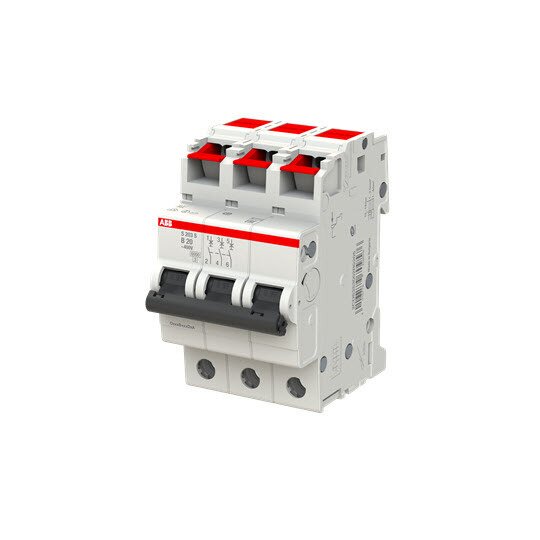

Sicherungsautomaten S 203 S-B 20
2CDS253002R0205
1 Stück
- Ihr Nettopreis
- Bitte einloggen
- Art.-Nr.
- 2753848
- EAN
- 4016779709576
- Hersteller-Nr.
- 2CDS253002R0205
- DEHA.-Nr.
- 3292883
- eClass.-Nr.
- 27141901
- Zolltarif-Nr.
- 85362010
| Einbautiefe | 69 mm |
| Auslösecharakteristik | B |
| Polzahl (gesamt) | 3 |
| Anzahl der abgesicherten Pole | 3 |
| Bemessungsstrom | 20 A |
| Bemessungsspannung | 400 V |
| Bemessungsisolationsspannung Ui | 440 V |
| Bemessungsstoßspannungsfestigkeit Uimp | 4 kV |
| Bemessungsschaltvermögen Icn nach EN 60898 bei 230 V | 6 kA |
| Spannungsart | AC |
| Bemessungsschaltvermögen Icn nach EN 60898 bei 400 V | 6 kA |
| Bemessungsschaltvermögen Icu nach IEC 60947-2 bei 230 V | 10 kA |
| Bemessungsschaltvermögen Icu nach IEC 60947-2 bei 400 V | 10 kA |
| Frequenz | 50 - 60 Hz |
| Verlustleistung | 9,42 W |
| Energiebegrenzungsklasse | 3 |
| Unterputzmontage | false |
| Mitschaltender Neutralleiter | false |
| Überspannungskategorie | 3 |
| Verschmutzungsgrad | 2 |
| Zusatzeinrichtungen möglich | true |
| Breite in Teilungseinheiten | 3 |
| Schutzart (IP) | IP20 |
| Umgebungstemperatur während des Betriebs | -25 - 55 €C |
| Anschließbarer Leiterquerschnitt mehrdrähtig | 0.75 - 25 qmm |
| Anschließbarer Leiterquerschnitt eindrähtig | 0.75 - 35 qmm |
| Explosionsgeschützt | false |
Sicherungsautomat zum Schutz vor Überlast und Kurzschluss von Kabel und Leitungen gemäß DIN VDE 0100-430 und DIN VDE 0100-530.Erfüllt die Bauvorschriften DIN VDE 0641-11 bzw. IEC/EN 60898-1.Mit abgangsseitiger Steckklemme zur werkzeuglosen Montage von Leitungen bis 4mm². Die Anschlussöffnung für Leitungen auf der Eingangsseite liegt oberhalb von der Anschlussöffnung für die Phasenschiene.Eine Spannungsprüfung kann auch bei angeschlossenen Leitungen am vorgesehenen Prüfpunkt durchgeführt werden.Hilfs- und Signalschalter sind am Gerät ohne Zusatzverdrahtung anbaubar.Normen: IEC/EN 60898-1Anschlussart: schraubenlose KlemmenAnzahl Pole: 3Anzahl geschützter Pole: 3Auslösecharakteristik: BBemessungsbetriebsspannung: (nach IEC 60898-1) 400 V AC / 400 VBemessungsschaltvermögen: (AC) 6 kA, (DC) 6 kA, 6 kA, 6 kABemessungsstrom: 20 AZubehör anbaubar: Jat und Leistung unterzogen.
