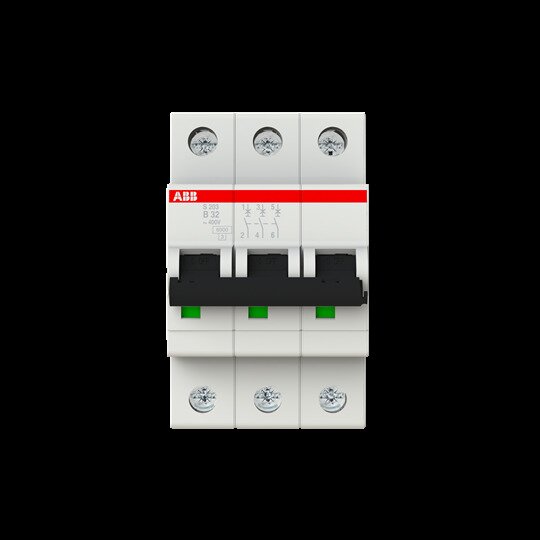

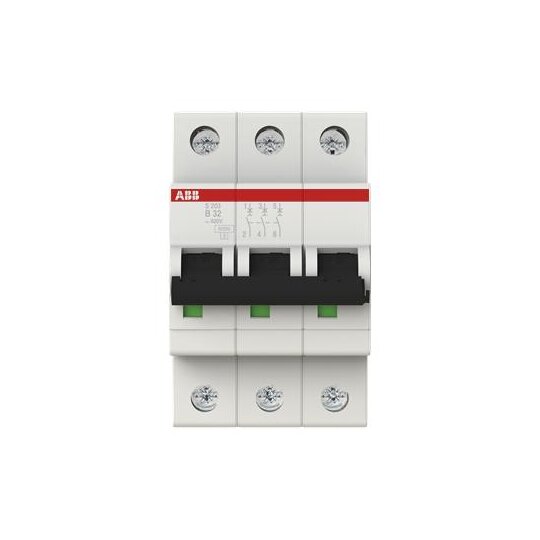

Sicherungsautomat 32A S203-B32 2CDS253001R0325

Hersteller-Nr. 2CDS253001R0325 183270
Ihr Nettopreis
Verpackungseinheit
1 Stück
Art.-Nr.
2753136
EAN
4016779469302
DEHA.-Nr.
0240016
eClass.-Nr.
27141901
Zolltarif-Nr.
85362010
Verfügbarkeit am Fremdlager
(Lieferzeit + 1 Tag)
wird ermittelt

Verfügbarkeit beim Lieferanten anfragen
Einbautiefe 69 mm
Auslösecharakteristik B
Polzahl (gesamt) 3
Anzahl der abgesicherten Pole 3
Bemessungsstrom 32 A
Bemessungsspannung 400 V
Bemessungsisolationsspannung Ui 440 V
Bemessungsstoßspannungsfestigkeit Uimp 4 kV
Bemessungsschaltvermögen Icn nach EN 60898 bei 230 V 6 kA
Spannungsart AC/DC
Bemessungsschaltvermögen Icn nach EN 60898 bei 400 V 6 kA
Bemessungsschaltvermögen Icu nach IEC 60947-2 bei 230 V 20 kA
Bemessungsschaltvermögen Icu nach IEC 60947-2 bei 400 V 10 kA
Frequenz 50 - 60 Hz
Verlustleistung 11,1 W
Energiebegrenzungsklasse 3
Unterputzmontage false
Mitschaltender Neutralleiter false
Überspannungskategorie 3
Verschmutzungsgrad 3
Zusatzeinrichtungen möglich true
Breite in Teilungseinheiten 3
Schutzart (IP) IP20
Umgebungstemperatur während des Betriebs -25 - 55 €C
Anschließbarer Leiterquerschnitt mehrdrähtig 0.75 - 25 qmm
Anschließbarer Leiterquerschnitt eindrähtig 0.75 - 35 qmm
Explosionsgeschützt false

Sicherungsautomat zum Schutz vor Überlast und Kurzschluss von Kabel und Leitungen gemäß DIN VDE 0100-430 und DIN VDE 0100-530.Erfüllt die Bauvorschriften DIN VDE 0641-11 bzw. IEC/EN 60898-1, DIN VDE 0660-101 bzw. IEC/EN60947-2 und UL1077.Leiterquerschnitte bis zu 35 mm² können direkt an das Gerät angeschlossen werden. Einfache und sichere Kontaktierung der Anschlussleitung mittels Druckplatte über die Anschlussklemme mit Isolierung in Schutzklasse IP20. Anschlussöffnung für Leitungen liegt oberhalb von der Anschlussöffnung für die Phasenschiene. Hilfs- und Signalschalter sind am Gerät ohne Zusatzverdrahtung anbaubar.Normen: IEC/EN 60898-1, IEC/EN 60947-2, UL 1077Anschlussart: SchraubklemmeAnzahl Pole: 3Anzahl geschützter Pole: 3Auslösecharakteristik: BBemessungs-Grenzkurzschlussausschaltvermögen: (230 V AC) 20 kA, (400 V AC) 10 kA, (440 V AC) 10 kA, (230 V) 20 kA, (400 V) 10 kABemessungsbetriebsspannung: (nach IEC 60898-1) 400 V AC / 400 V, (nach IEC 60947-2) 440 V ACBemessungsschaltvermögen: (AC) 6 kA, (DC) 6 kA, 6 kA, 6 kABemessungsstrom: 32 AZubehör anbaubar: JaSchaltstellungsanzeige: Rot AN / Grün AUS
