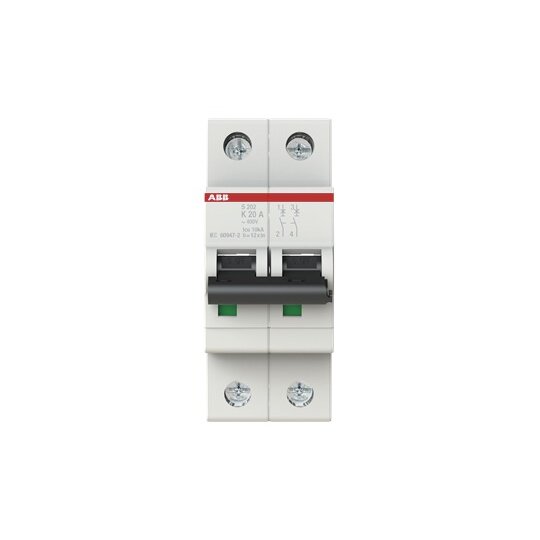

Sicherungsautomat 20A S202-K20 2CDS252001R0487
5 Stück

Listenpreis
Art.-Nr.
2750083
EAN
4016779507424
Hersteller-Nr.
2CDS252001R0487
DEHA.-Nr.
0240788
eClass.-Nr.
27141901
Zolltarif-Nr.
85362010
Einbautiefe 69 mm
Auslösecharakteristik K
Polzahl (gesamt) 2
Anzahl der abgesicherten Pole 2
Bemessungsstrom 20 A
Bemessungsspannung 400 V
Bemessungsisolationsspannung Ui 440 V
Bemessungsstoßspannungsfestigkeit Uimp 4 kV
Bemessungsschaltvermögen Icn nach EN 60898 bei 230 V 6 kA
Spannungsart AC/DC
Bemessungsschaltvermögen Icn nach EN 60898 bei 400 V 6 kA
Bemessungsschaltvermögen Icu nach IEC 60947-2 bei 230 V 20 kA
Bemessungsschaltvermögen Icu nach IEC 60947-2 bei 400 V 10 kA
Frequenz 50 - 60 Hz
Verlustleistung 5,4 W
Energiebegrenzungsklasse 3
Unterputzmontage false
Mitschaltender Neutralleiter false
Überspannungskategorie 3
Verschmutzungsgrad 3
Zusatzeinrichtungen möglich true
Breite in Teilungseinheiten 2
Schutzart (IP) IP20
Umgebungstemperatur während des Betriebs -25 - 55 €C
Anschließbarer Leiterquerschnitt mehrdrähtig 0.75 - 25 qmm
Anschließbarer Leiterquerschnitt eindrähtig 0.75 - 35 qmm
Explosionsgeschützt false

Die Sicherungsautomaten der Baureihe S 200 schützen Kabel und Leitungen vor Überlast und Kurzschluss gemäß DIN VDE 0100-430 und DIN VDE 0100-530. Sie erfüllen die Bauvorschriften DIN VDE 0641-11 bzw. IEC/EN 60898-1, DIN VDE 0660-101 bzw. IEC/EN60947-2 und UL1077. Ihre patentierte Anschlussklemme sorgt für einfache und sichere Kontaktierung und Handhabung mittels einer Druckplatte. Für bessere Sichtverhältnisse beim Verdrahten liegt die Anschlussöffnung für Leitungen oberhalb von der Anschlussöffnung für die Phasenschiene. Leiterquerschnitte bis zu 35 mm² können direkt an das Gerät über die Anschlussklemme mit Isolierung in Schutzklasse IP20 angeschlossen werden. Das umfangreiche Zubehörsortiment bietet Ihnen alles, was Sie für Ihre Installationsaufgaben benötigen. Zahlreiche Zulassungen machen den S 200 fit für den weltweiten Einsatz. Jedes Gerät wird vor Auslieferung dreifach intensiven Tests auf Qualität und Leistung unterzogen. (nach IEC 60947-2) 440 V ACBemessungsschaltvermögen: (AC) 6 kA, (DC) 6 kA, 6 kA, 6 kABemessungsstrom: 20 AZubehör anbaubar: JaSchaltstellungsanzeige: Rot AN / Grün AUS
