| Einbautiefe |
69 mm |
| Auslösecharakteristik |
B |
| Polzahl (gesamt) |
3 |
| Anzahl der abgesicherten Pole |
3 |
| Bemessungsstrom |
13 A |
| Bemessungsspannung |
400 V |
| Bemessungsisolationsspannung Ui |
440 V |
| Bemessungsstoßspannungsfestigkeit Uimp |
4 kV |
| Bemessungsschaltvermögen Icn nach EN 60898 bei 230 V |
6 kA |
| Spannungsart |
AC/DC |
| Bemessungsschaltvermögen Icn nach EN 60898 bei 400 V |
6 kA |
| Bemessungsschaltvermögen Icu nach IEC 60947-2 bei 230 V |
20 kA |
| Bemessungsschaltvermögen Icu nach IEC 60947-2 bei 400 V |
10 kA |
| Frequenz |
50 - 60 Hz |
| Verlustleistung |
6,9 W |
| Energiebegrenzungsklasse |
3 |
| Unterputzmontage |
false |
| Mitschaltender Neutralleiter |
false |
| Überspannungskategorie |
3 |
| Verschmutzungsgrad |
3 |
| Zusatzeinrichtungen möglich |
true |
| Breite in Teilungseinheiten |
3 |
| Schutzart (IP) |
IP20 |
| Umgebungstemperatur während des Betriebs |
-25 - 55 €C |
| Anschließbarer Leiterquerschnitt mehrdrähtig |
0.75 - 25 qmm |
| Anschließbarer Leiterquerschnitt eindrähtig |
0.75 - 35 qmm |
| Explosionsgeschützt |
false |

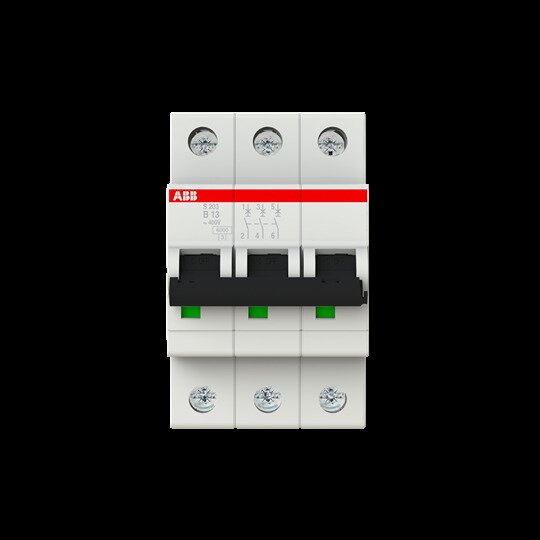

Sicherungsautomat zum Schutz vor Überlast und Kurzschluss von Kabel und Leitungen gemäß DIN VDE 0100-430 und DIN VDE 0100-530.Erfüllt die Bauvorschriften DIN VDE 0641-11 bzw. IEC/EN 60898-1, DIN VDE 0660-101 bzw. IEC/EN60947-2 und UL1077.Leiterquerschnitte bis zu 35 mm² können direkt an das Gerät angeschlossen werden. Einfache und sichere Kontaktierung der Anschlussleitung mittels Druckplatte über die Anschlussklemme mit Isolierung in Schutzklasse IP20. Anschlussöffnung für Leitungen liegt oberhalb von der Anschlussöffnung für die Phasenschiene. Hilfs- und Signalschalter sind am Gerät ohne Zusatzverdrahtung anbaubar.Normen: IEC/EN 60898-1, IEC/EN 60947-2, UL 1077Anschlussart: SchraubklemmeAnzahl Pole: 3Anzahl geschützter Pole: 3Auslösecharakteristik: BBemessungs-Grenzkurzschlussausschaltvermögen: (230 V AC) 20 kA, (400 V AC) 10 kA, (440 V AC) 10 kA, (230 V) 20 kA, (400 V) 10 kABemessungsbetriebsspannung: (nach IEC 60898-1) 400 V AC / 400 V, (nach IEC 60947-2) 440 V ACBemessungsschaltvermögen: (AC) 6 kA, (DC) 6 kA, 6 kA, 6 kABemessungsstrom: 13 AZubehör anbaubar: JaSchaltstellungsanzeige: Rot AN / Grün AUS
