Ausführung als Hauptschalter | true |
Ausführung als Wartungs-/Reparaturschalter | true |
Ausführung als Sicherheitsschalter | true |
Ausführung als NOT-AUS-Einrichtung | false |
Ausführung als Wendeschalter | false |
Anzahl der Schalter | 1 |
Max. Bemessungsbetriebsspannung Ue bei AC | 750 V |
Bemessungsbetriebsspannung | 750 - 750 V |
Bemessungsdauerstrom Iu | 125 A |
Bemessungsdauerstrom bei AC-23, 400 V | 90 A |
Bemessungsdauerstrom bei AC-21, 400 V | 125 A |
Bemessungsbetriebsleistung bei AC-3, 400 V | 45 kW |
Bemessungskurzzeitstromfestigkeit Icw | 2,5 kA |
Bemessungsbetriebsleistung bei AC-23, 400 V | 45 kW |
Schaltleistung bei 400 V | 45 kW |
Polzahl | 6 |
Anzahl der Hilfskontakte als Öffner | 0 |
Anzahl der Hilfskontakte als Schließer | 1 |
Anzahl der Hilfskontakte als Wechsler | 0 |
Motorantrieb optional | false |
Motorantrieb integriert | false |
Spannungsauslöser optional | false |
Gerätebauart | Komplettgerät im Gehäuse |
Geeignet für Bodenbefestigung | false |
Geeignet für Frontbefestigung 4-Loch | false |
Geeignet für Frontbefestigung Zentral | false |
Geeignet für Verteilereinbau | true |
Geeignet für Zwischenbau | false |
Farbe des Betätigungselements | rot |
Ausführung des Betätigungselements | langer Drehgriff |
Verriegelbar | true |
Anschlussart Hauptstromkreis | Schraubanschluss |
Schutzart (IP), frontseitig | IP65 |
Schutzart (NEMA) | sonstige |
Breite | 200 mm |
Höhe | 400 mm |
Tiefe | 140 mm |

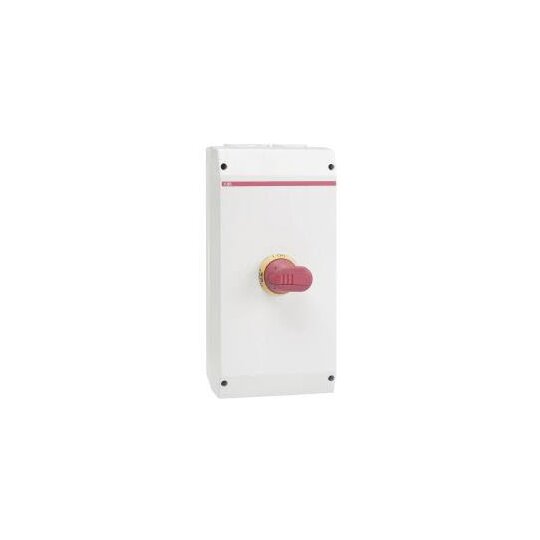

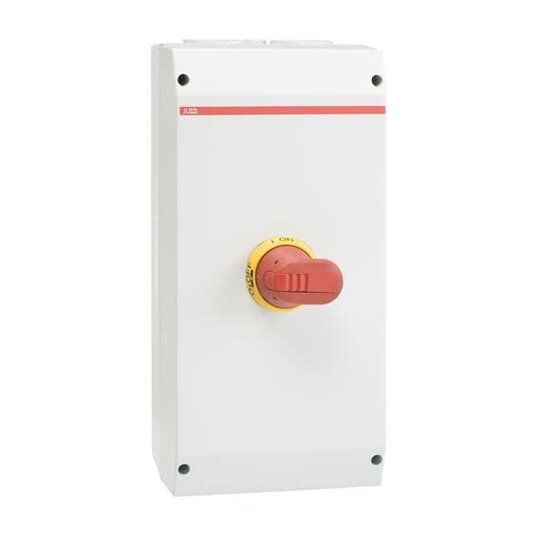

Die Sicherheitsschalter im Gehäuse von ABB unterstützen Sie bei der Bereitstellung eines sicheren Arbeitsumfelds. Das umfangreiche Produktportfolio umfasst gekapselte Schalter mit Schutzarten von IP54 bis IP67. Unsere Sicherheitsschalter schalten Stromstärken von 16 A bis 1200 A (IEC) und Bemessungsleistungen von 7,5 kW bis 1200 kW bei Spannungen bis zu 690 V (AC23-A). Zudem verfügt die Serie über IEC und UL Zulassungen. Das Angebot von ABB umfasst seitlich- und frontbetätigte Sicherheitsschalter im Kunststoffgehäuse, Stahlgehäuse, Edelstahlgehäuse sowie im Aluminiumgehäuse. Des Weiteren bietet das Produktportfolio individuelle Lösungen für den EMV-Bereich (elektromagnetische Störungen) an. Die simple Handhabung macht aus den Sicherheitsschaltern eine optimale Lösung für die unterschiedlichsten Anwendungen.A, (500 V) 70 A, (690 V) 50 ABemessungsisolationsspannung: (nach IEC / EN 60664-1) 750 VBemessungskurzzeitstromfestigkeit: (für 1 s) 2,5 kAKabelquerschnitt: 10 ... 70 mm²Konventioneller thermischer Dauerstrom: (vollständig gekapselt) 125 ASchutzart: (nach IEC 60529) IP65Verlustleistung: bei Bemessungsbedingungen pro Pol 6,3 W
