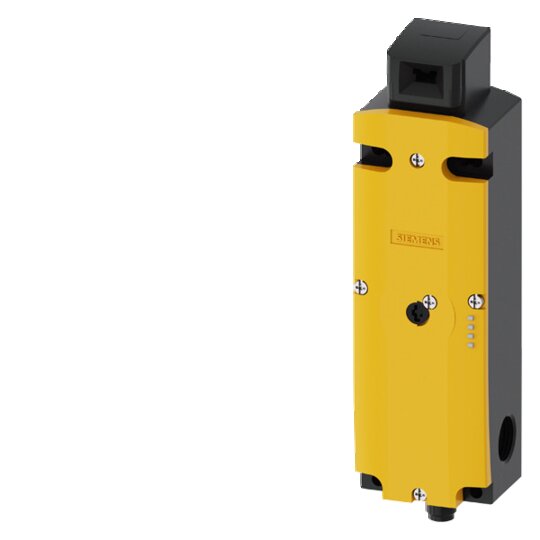

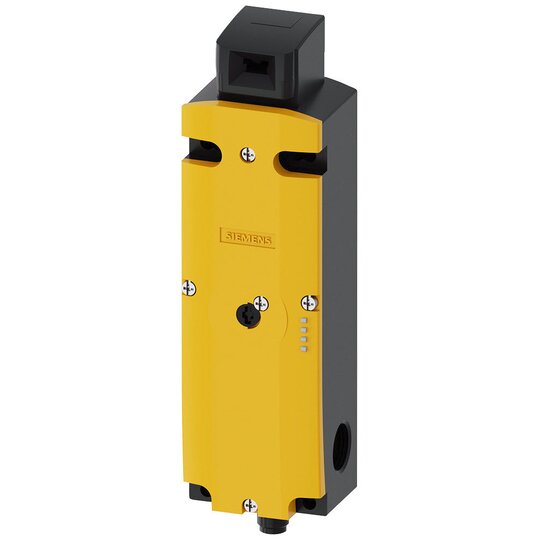

Sicherheitspositionsschalter mit Zuhaltung, Zuhaltekraft 1300N

Hersteller-Nr. 3SF13241SD211BA4 174788
Ihr Nettopreis
Verpackungseinheit
1 Stück
Art.-Nr.
2735525
EAN
4011209866560
DEHA.-Nr.
4293617
eClass.-Nr.
27270611
Zolltarif-Nr.
85365019
Verfügbarkeit am Fremdlager
wird ermittelt

Verfügbarkeit beim Hersteller anfragen
Mit Statusanzeige true
Geeignet für Sicherheitsfunktionen true
Zuhaltekraft 1300 N
Mit Fluchtentriegelung false
Art der Zuhaltung Ruhestromprinzip
Breite des Sensors 54 mm
Höhe des Sensors 43,5 mm
Länge des Sensors 185 mm
Anzahl der sicherheitsgerichteten Hilfskontakte 4
Ausführung des Schaltglieds Schleichschaltglied
Gehäusebauform Sonderbauform
Werkstoff des Gehäuses Kunststoff
Ausführung der Schnittstelle für sicherheitsgerichtete Kommunikation AS-Interface Safety at Work
Umgebungstemperatur während des Betriebs -25 - 60 €C
Schutzart (IP) IP66/IP67

    Sicherheits-Positionsschalter mit Zuhaltung


    Der Sicherheits-Positionsschalter mit Zuhaltung gewährleistet die Sicherheit beweglicher Schutzeinrichtungen durch integrierte Sicherheitsmechanismen und eine kompakte Bauweise.



    Technische Details:



    • Zuhaltekraft: 1300 N

    • Anfahrrichtungen: 5

    • Kunststoffgehäuse mit M12-Stecker

    • ASIsafe integriert

    • Kanal 1: Betätiger 2Ö (2v2-Auswertung)

    • Kanal 2: Magnet 1Ö

    • Federkraftverriegelt mit Hilfsentriegelung vorne

    • Magnetspannung: AC/DC 24 V (keine zusätzliche 24 V Versorgung notwendig)

    • Überwachung: Betätiger 2Ö/1S und Magnet 2Ö/1S

    • Kompatibel mit separat bestellbarem Betätiger 3SE5000-0AV0./-0AW5.

    • Mechanische Sicherheitsschalter SIRIUS 3SF13

    • Kompakte integrierte ASIsafe Elektronik mit geringer Stromaufnahme

    • 3D-kodierte Betätiger für hohen Manipulationsschutz

    • LEDs zur Anzeige des aktuellen Status

    • Verwendbar nach höchsten Sicherheitsanforderungen: PL e bzw. SIL 3

    • Gerätevarianten mit hoher Schutzart IP69K verfügbar

    • Verschiedene Gehäusegrößen in Kunststoff oder Metall

    • Varianten: getrennte Betätiger, mit Zuhaltung oder als Sicherheits-Scharnierschalter



    Kunden Nutzen:



    • Maximale Sicherheit für bewegliche Schutzeinrichtungen

    • Integration in das Bussystem AS-Interface für einfache Anbindung

    • Kompakte Bauweise ermöglicht platzsparende Installation

    • Hoher Manipulationsschutz durch 3D-kodierte Betätiger

    • Klare Statusanzeige durch LEDs zur einfachen Wartung

    • Vielfältige Varianten ermöglichen Anpassungen an spezifische Anforderungen

    • Hochwertige Materialien gewährleisten Langlebigkeit und Zuverlässigkeit
