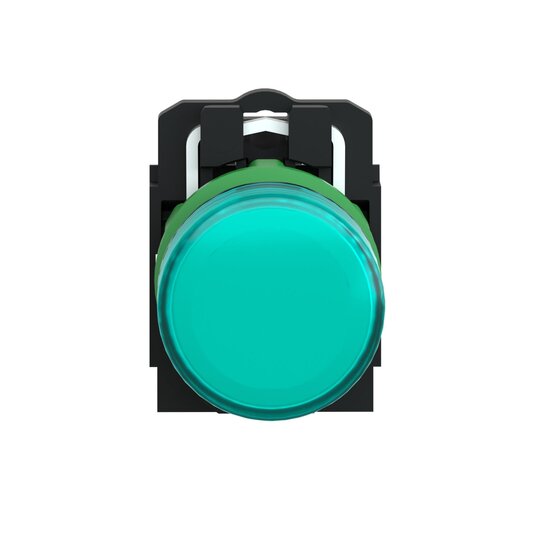

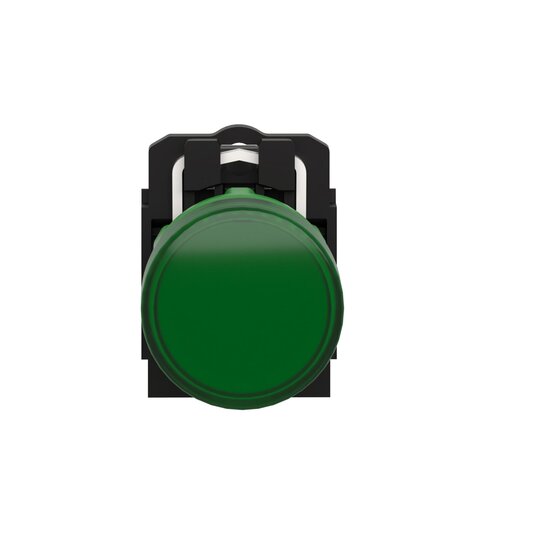

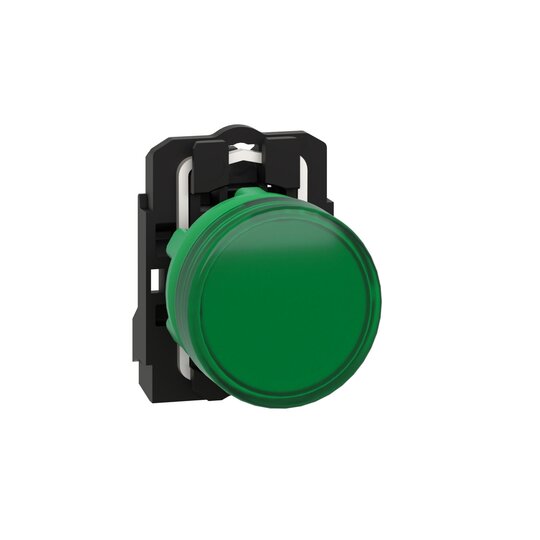

Schneider XB5AVM3 Leuchtmelder grün LED 230-240VAC Kalotte glatt D22mm Kunst.
1 Stück

Listenpreis
Art.-Nr.
2741197
EAN
3389110903850
Hersteller-Nr.
XB5AVM3
DEHA.-Nr.
0031046
eClass.-Nr.
27371223
Zolltarif-Nr.
85318070
Anzahl der Leuchtmelder 1
Farbe der Linse grün
Ausführung der Fassung LED
Mit Leuchtmittel true
Bemessungsbetriebsspannung Ue 230 - 240.0 V
Spannungsart AC/DC
Ausführung des elektrischen Anschlusses Schraubanschluss
Bauform der Linse rund
Ausführung der Linse flach
Lochdurchmesser 22,5 mm
Mit Frontring false
Werkstoff des Frontrings Kunststoff
Farbe Frontring schwarz
Schutzart (IP) IP66
Schutzart (NEMA) 13

Leuchtmelder grün


Technische Daten

  • Blendenmaterial: Kunststoff
  • Haltekragenmaterial: Kunststoff
  • Lampenbasis: Mit LED-Modul
  • Form des Signaleinheitkopfes: rund
  • Farbe der Lichtquelle: grün
  • Klemmenbeschreibung ISO Nr. 1: (X1-X2) PL
  • Vibrationsfestigkeit: 5 gn (f = 12 - 500 Hz) entspricht IEC 60068-2-6
  • Stoßfestigkeit: 30 gn (Dauer = 18 ms) für Sinushalbwellenbeschleunigung entspricht IEC 60068-2-27 / 50 gn (Dauer = 11 ms) für Sinushalbwellenbeschleunigung entspricht IEC 60068-2-27
  • Widerstandsfähigkeit gegen kurze Störsignale: 2 kV entspricht IEC 61000-4-4
  • Widerstandsfähigkeit gegen elektromagnetische Felder: 10 V/m entspricht IEC 61000-4-3
  • Widerstandsfähigkeit gegen elektrostatische Entladung: 6 kV bei Kontakt (bei Metallteilen) entspricht IEC 61000-4-2 / 8 kV in Umgebungsluft (in isolierteilen Bereichen) entspricht IEC 61000-4-2
  • Elektromagnetische Emission: Klasse B entspricht IEC 55011
  • Produktzertifizierungen: CSA, UL gelistet
  • Schutzart (IP): IP67, IP66 entspricht IEC 60529
  • IK-Schutzart: IK05 IEC 50102
  • Schutzart (NEMA): NEMA 13, NEMA 4X
  • Betriebslebensdauer: 100.000 h bei Nennspannung und 25 °C


    • Elektrische Daten

  • Nennisolationsspannung Ui: 250 V (Verschmutzungsgrad: 3) entspricht EN/IEC 60947-1
  • Bemessungsstoßspannungsfestigkeit [Uimp]: 4 kV entspricht EN/IEC 60947-1
  • Leistungsaufnahme: 14 mA


    • Temperaturbereich

  • Umgebungstemperatur bei Betrieb: -40 °C bis +70 °C
  • Umgebungstemperatur bei Lagerung: -40 °C bis +70 °C

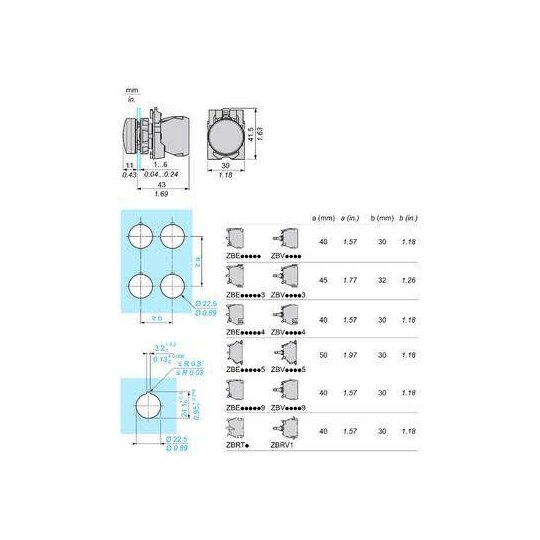

    • Gewicht und Abmessungen

  • Gewicht: 0,038 kg
  • Höhe: 42 mm
  • Breite: 30 mm
  • Tiefe: 54 mm
