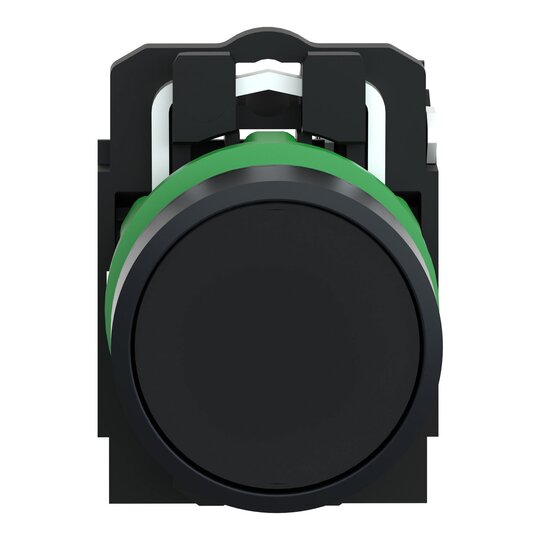

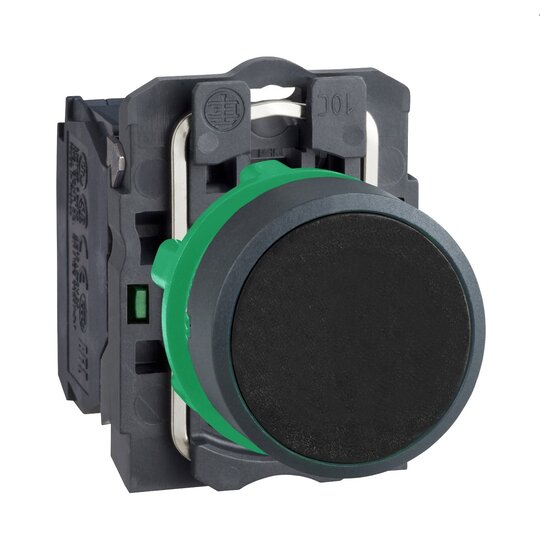

Schneider XB5AA21 Drucktaster 1S flach schwarz D22mm Kunststoff
1 Stück

Listenpreis
Art.-Nr.
2747784
EAN
3389110903386
Hersteller-Nr.
XB5AA21
DEHA.-Nr.
0031000
eClass.-Nr.
27371228
Zolltarif-Nr.
85365080
Anzahl der Befehlsstellen 1
Bauform des Knopfes flach
Farbe des Knopfes schwarz
Bauform der Linse rund
Lochdurchmesser 22,5 mm
Geeignet für Beleuchtung false
Schaltfunktion verrastend false
Tastend true
Anzahl der Kontakte als Schließer 1
Anzahl der Kontakte als Öffner 0
Anzahl der Kontakte als Wechsler 0
Ausführung des elektrischen Anschlusses Schraubanschluss
Mit Frontring true
Werkstoff des Frontrings Kunststoff
Farbe Frontring schwarz
Schutzart (IP) IP66
Schutzart (NEMA) 4X

Drucktaster schwarz, flach, 1S, tastend


Technische Daten

  • Blendenmaterial: Kunststoff
  • Haltekragenmaterial: Kunststoff
  • Material der Kontakte: Silberlegierung (Ag/Ni)
  • Aufbau und Typ des Anschlusses: 1 S
  • Form des Signaleinheitkopfes: rund
  • Operatortyp: Rücktellung
  • Klemmenbeschreibung ISO Nr. 1: (13-14) NO
  • Betätigungskraft: 3,8 N (Schließer, wechselnder elektrischer Zustand)
  • Vibrationsfestigkeit: 5 gn (f = 2 - 500 Hz) entspricht IEC 60068-2-6
  • Stoßfestigkeit: 30 gn (Dauer = 18 ms) für Sinushalbwellenbeschleunigung entspricht IEC 60068-2-27 / 50 gn (Dauer = 11 ms) für Sinushalbwellenbeschleunigung entspricht IEC 60068-2-27
  • Produktzertifizierungen: BV, CSA, DNV, GL, LROS, RINA, UL gelistet
  • Schutzart (IP): IP69, IP67, IP66 entspricht IEC 60529, IP69K
  • IK-Schutzart: IK03 IEC 50102
  • Schutzart (NEMA): NEMA 13, NEMA 4X
  • Mechanische Lebensdauer: 10.000.000 Zyklen


    • Temperaturbereich

  • Umgebungstemperatur bei Betrieb: -40 °C bis +70 °C
  • Umgebungstemperatur bei Lagerung: -40 °C bis +70 °C


    • Elektrische Daten

  • Nennisolationsspannung Ui: 600 V (Verschmutzungsgrad: 3) entspricht EN/IEC 60947-1
  • Bemessungsstoßspannungsfestigkeit [Uimp]: 6 kV entspricht EN/IEC 60947-1
  • Kurzschlussschutz: 10 A Patronensicherung Typ gG entspricht EN/IEC 60947-5-1


    • Gewicht und Abmessungen

  • Gewicht: 0,037 kg
  • Höhe: 42 mm
  • Breite: 30 mm
  • Tiefe: 52 mm
