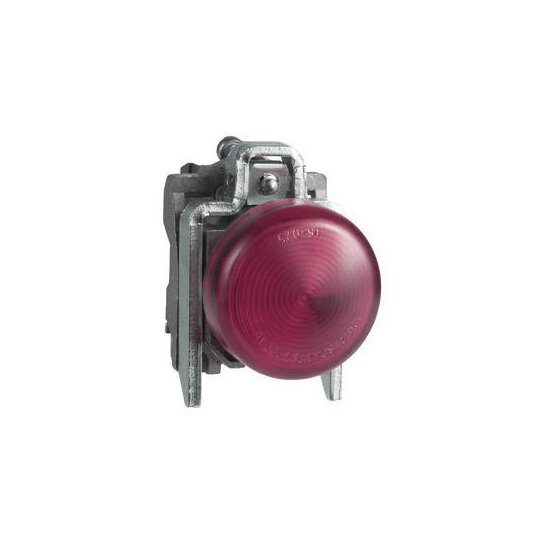

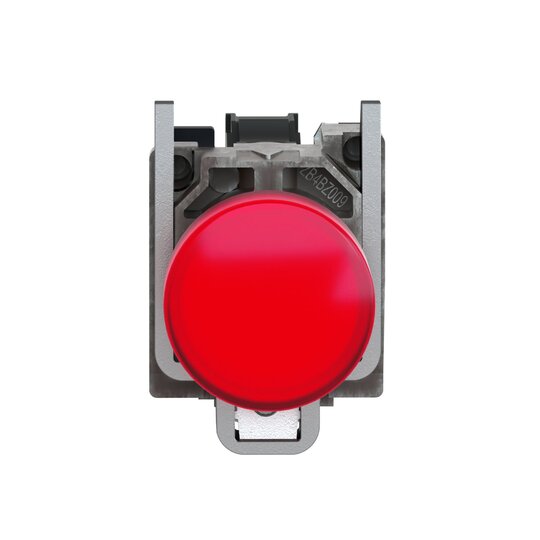

Schneider XB4BVB4 Leuchtmelder rot LED 24VACDC D22mm Metall

Hersteller-Nr. XB4BVB4 180247
Preview Image
image 1
image 2
image 3
image 4
image 5
Ihr Nettopreis
Verpackungseinheit
1 Stück
Art.-Nr.
2747779
EAN
3389110891935
DEHA.-Nr.
0030338
eClass.-Nr.
27371223
Zolltarif-Nr.
85318070
Verfügbarkeit am Fremdlager
wird ermittelt
Verfügbarkeit beim Hersteller anfragen
Anzahl der Leuchtmelder 1
Farbe der Linse rot
Ausführung der Fassung LED
Mit Leuchtmittel true
Bemessungsbetriebsspannung Ue 24 - 24 V
Spannungsart AC/DC
Ausführung des elektrischen Anschlusses Schraubanschluss
Bauform der Linse rund
Ausführung der Linse flach
Lochdurchmesser 22,5 mm
Mit Frontring true
Werkstoff des Frontrings Metall
Farbe Frontring Chrom
Schutzart (IP) IP66
Schutzart (NEMA) 13

Leuchtmelder rot


Technische Daten

  • Blendenmaterial: Chrom-beschichtetes Metall
  • Haltekragenmaterial: Zamak
  • Lampenbasis: Mit LED-Modul
  • Form des Signaleinheitkopfes: rund
  • Farbe der Lichtquelle: rot
  • Klemmenbeschreibung ISO Nr. 1: (X1-X2) PL
  • Vibrationsfestigkeit: 5 gn (f = 12 - 500 Hz) entspricht IEC 60068-2-6
  • Stoßfestigkeit: 30 gn (Dauer = 18 ms) für Sinushalbwellenbeschleunigung entspricht IEC 60068-2-27 / 50 gn (Dauer = 11 ms) für Sinushalbwellenbeschleunigung entspricht IEC 60068-2-27
  • Widerstandsfähigkeit gegen kurze Störsignale: 2 kV entspricht IEC 61000-4-4
  • Widerstandsfähigkeit gegen elektromagnetische Felder: 10 V/m entspricht IEC 61000-4-3
  • Widerstandsfähigkeit gegen elektrostatische Entladung: 6 kV bei Kontakt (bei Metallteilen) entspricht IEC 61000-4-2 / 8 kV in Umgebungsluft (in isolierteilen Bereichen) entspricht IEC 61000-4-2
  • Elektromagnetische Emission: Klasse B entspricht IEC 55011
  • Produktzertifizierungen: CSA, UL gelistet
  • Schutzart (IP): IP69, IP67, IP66 entspricht IEC 60529, IP69K
  • IK-Schutzart: IK06 IEC 50102
  • Schutzart (NEMA): NEMA 13, NEMA 4X
  • Betriebslebensdauer: 100.000 h bei Nennspannung und 25 °C


    • Elektrische Daten

  • Nennisolationsspannung Ui: 250 V (Verschmutzungsgrad: 3) entspricht EN/IEC 60947-1
  • Bemessungsstoßspannungsfestigkeit [Uimp]: 4 kV entspricht EN/IEC 60947-1
  • Leistungsaufnahme: 18 mA


    • Temperaturbereich

  • Umgebungstemperatur bei Betrieb: -40 °C bis +70 °C
  • Umgebungstemperatur bei Lagerung: -40 °C bis +70 °C

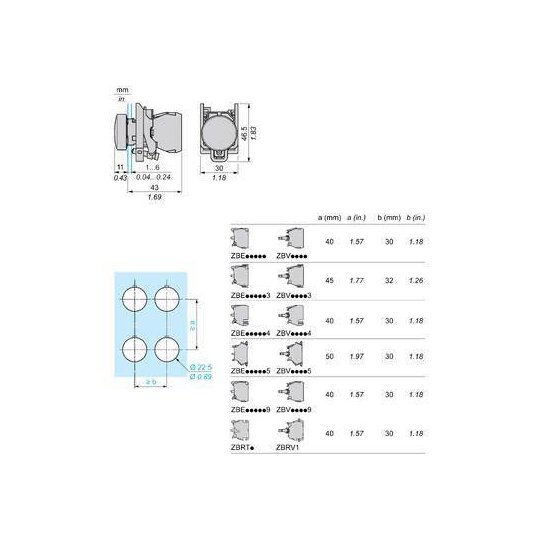

    • Gewicht und Abmessungen

  • Gewicht: 0,08 kg
  • Höhe: 47 mm
  • Breite: 30 mm
  • Tiefe: 54 mm
