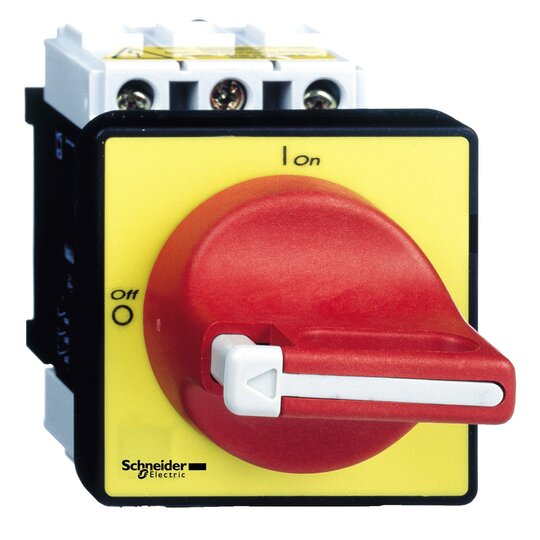

Schneider VCD01 NOT-AUS Hauptschalter
D22,5mm 3p 690V 20A Griff rot abschl.
1 Stück
- Listenpreis
- Bitte einloggen
- Art.-Nr.
- 2742800
- EAN
- 3389110724868
- Hersteller-Nr.
- VCD01
- DEHA.-Nr.
- 0048006
- eClass.-Nr.
- 27371403
- Zolltarif-Nr.
- 8536508090
| Ausführung als Hauptschalter | true |
| Ausführung als Wartungs-/Reparaturschalter | false |
| Ausführung als Sicherheitsschalter | false |
| Ausführung als NOT-AUS-Einrichtung | true |
| Ausführung als Wendeschalter | false |
| Anzahl der Schalter | 1 |
| Max. Bemessungsbetriebsspannung Ue bei AC | 690 V |
| Bemessungsbetriebsspannung | 690 - 690.0 V |
| Bemessungsdauerstrom Iu | 20 A |
| Bemessungsdauerstrom bei AC-23, 400 V | 11 A |
| Bemessungsdauerstrom bei AC-21, 400 V | 20 A |
| Bemessungsbetriebsleistung bei AC-3, 400 V | 4 kW |
| Bemessungskurzzeitstromfestigkeit Icw | 0,3 kA |
| Bemessungsbetriebsleistung bei AC-23, 400 V | 5,5 kW |
| Bedingter Bemessungskurzschlussstrom Iq | 10 kA |
| Polzahl | 3 |
| Anzahl der Hilfskontakte als Öffner | 0 |
| Anzahl der Hilfskontakte als Schließer | 0 |
| Anzahl der Hilfskontakte als Wechsler | 0 |
| Motorantrieb optional | false |
| Motorantrieb integriert | false |
| Spannungsauslöser optional | false |
| Gerätebauart | Einbaugerät Festeinbautechnik |
| Geeignet für Bodenbefestigung | false |
| Geeignet für Frontbefestigung 4-Loch | false |
| Geeignet für Frontbefestigung Zentral | true |
| Geeignet für Verteilereinbau | false |
| Geeignet für Zwischenbau | false |
| Farbe des Betätigungselements | rot |
| Ausführung des Betätigungselements | kurzer Drehgriff |
| Verriegelbar | true |
| Anschlussart Hauptstromkreis | Schraubanschluss |
| Mit vormontierter Verkabelung | false |
| Schutzart (IP), frontseitig | IP65 |
| Breite | 60 mm |
| Höhe | 74 mm |
| Tiefe | 121 mm |
Not-Aus/Hauptschalter, 3P, 690V. Baugroesse_A 20 A, Befestigung DM 22,5 mm, Frontschild 60 x 60 mm. Komplettgerät, 3-polig, IP 65, mit Drehantrieb. Für Befestigung in der Schaltschranktür. Roter Griff, abschließbar mit 3 Vorhängeschlössern DM 4 mm bis DM 8 mm (Lieferung Ohne Vorhängeschlösser). Schalterstellung O I, Frontschild gelb.
