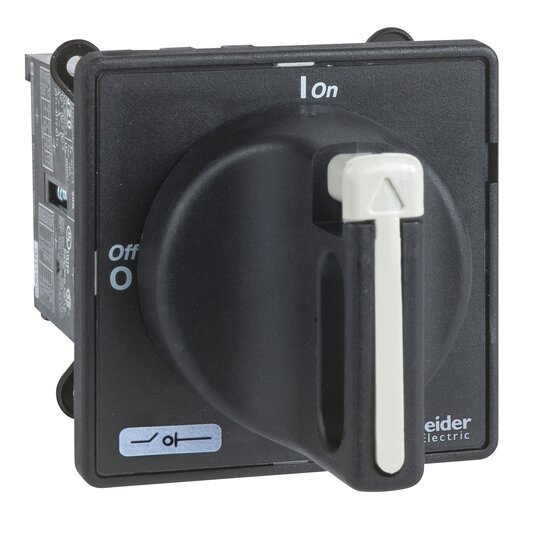

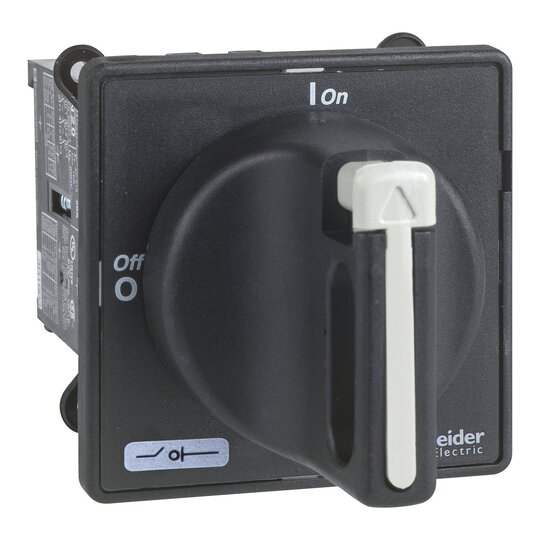

Schneider VBDN20 Lasttrennschalter 3p 690V 25A Griff schwarz abschließbar
1 Stück

Listenpreis
Art.-Nr.
2742805
EAN
3389110759891
Hersteller-Nr.
VBDN20
DEHA.-Nr.
1044722
eClass.-Nr.
27371403
Zolltarif-Nr.
85365080
Ausführung als Hauptschalter true
Ausführung als Wartungs-/Reparaturschalter true
Ausführung als Sicherheitsschalter false
Ausführung als NOT-AUS-Einrichtung false
Ausführung als Wendeschalter false
Anzahl der Schalter 1
Max. Bemessungsbetriebsspannung Ue bei AC 690 V
Bemessungsbetriebsspannung 690 - 690.0 V
Bemessungsdauerstrom Iu 20 A
Bemessungsdauerstrom bei AC-23, 400 V 11 A
Bemessungsdauerstrom bei AC-21, 400 V 20 A
Bemessungsbetriebsleistung bei AC-3, 400 V 4 kW
Bemessungskurzzeitstromfestigkeit Icw 0,14 kA
Bemessungsbetriebsleistung bei AC-23, 400 V 5,5 kW
Bedingter Bemessungskurzschlussstrom Iq 6 kA
Polzahl 3
Anzahl der Hilfskontakte als Öffner 0
Anzahl der Hilfskontakte als Schließer 0
Anzahl der Hilfskontakte als Wechsler 0
Motorantrieb optional false
Motorantrieb integriert false
Spannungsauslöser optional false
Gerätebauart Einbaugerät Festeinbautechnik
Geeignet für Bodenbefestigung false
Geeignet für Frontbefestigung 4-Loch false
Geeignet für Frontbefestigung Zentral true
Geeignet für Verteilereinbau false
Geeignet für Zwischenbau false
Farbe des Betätigungselements schwarz
Ausführung des Betätigungselements kurzer Drehgriff
Verriegelbar true
Anschlussart Hauptstromkreis Schraubanschluss
Mit vormontierter Verkabelung false
Schutzart (IP), frontseitig IP65
Breite 60 mm
Höhe 60 mm
Tiefe 123,5 mm

VBDN20 ist ein 3-poliger TeSys Vario-Lasttrennschalter für die Hauptschaltung in Motoranwendungen 5. 5kW@400V AC-23. Er besteht aus einem VZ20 Vario-Schalterkörper und einem abschließbaren schwarz/grauen Antrieb, der mit einer einzigen Befestigung an der Tür montiert werden kann. Es gewährleistet einen IP65-Schutz für die Montage. Es ist nach mehreren Normen zertifiziert (IEC, UL, CSA, CCC, EAC, Marine) und Green Premium konform (RoHs/Reach).
