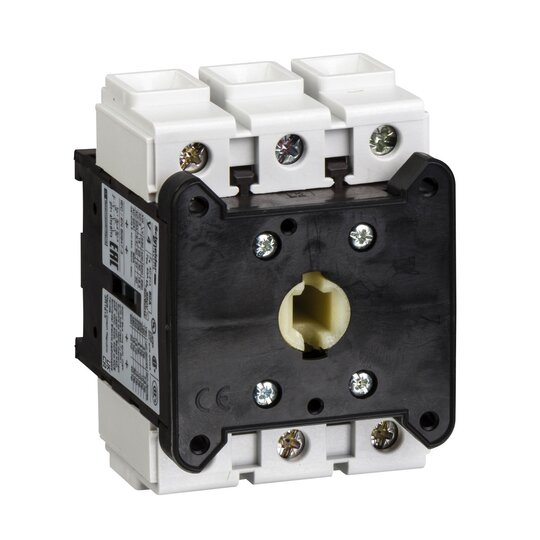

Schneider V5 Lasttrennschalter
Grundgerät 3p 125A
1 Stück
- Listenpreis
- Bitte einloggen
- Art.-Nr.
- 2752023
- EAN
- 3389110551730
- Hersteller-Nr.
- V5
- DEHA.-Nr.
- 0047505
- eClass.-Nr.
- 27371403
- Herstellerlink
- Wunsch-Suchbegriff
| Ausführung als Hauptschalter | false |
| Ausführung als Wartungs-/Reparaturschalter | false |
| Ausführung als Sicherheitsschalter | false |
| Ausführung als NOT-AUS-Einrichtung | false |
| Ausführung als Wendeschalter | false |
| Anzahl der Schalter | 1 |
| Max. Bemessungsbetriebsspannung Ue bei AC | 690 V |
| Bemessungsbetriebsspannung | 690 - 690.0 V |
| Bemessungsdauerstrom Iu | 125 A |
| Bemessungsdauerstrom bei AC-23, 400 V | 68,5 A |
| Bemessungsdauerstrom bei AC-21, 400 V | 125 A |
| Bemessungsbetriebsleistung bei AC-3, 400 V | 30 kW |
| Bemessungskurzzeitstromfestigkeit Icw | 1,5 kA |
| Bemessungsbetriebsleistung bei AC-23, 400 V | 37 kW |
| Bedingter Bemessungskurzschlussstrom Iq | 10 kA |
| Polzahl | 3 |
| Anzahl der Hilfskontakte als Öffner | 0 |
| Anzahl der Hilfskontakte als Schließer | 0 |
| Anzahl der Hilfskontakte als Wechsler | 0 |
| Motorantrieb optional | false |
| Motorantrieb integriert | false |
| Spannungsauslöser optional | false |
| Gerätebauart | Einbaugerät Festeinbautechnik |
| Geeignet für Bodenbefestigung | false |
| Geeignet für Frontbefestigung 4-Loch | true |
| Geeignet für Frontbefestigung Zentral | true |
| Geeignet für Verteilereinbau | false |
| Geeignet für Zwischenbau | false |
| Verriegelbar | false |
| Anschlussart Hauptstromkreis | Schraubanschluss |
| Mit vormontierter Verkabelung | false |
| Schutzart (IP), frontseitig | IP20 |
| Breite | 90 mm |
| Höhe | 125 mm |
| Tiefe | 90 mm |
V5 ist ein 3-poliger Schalterkörper für TeSys Vario Lasttrennschalter. Mit einer Nennspannung von 125A 690V wird es in Motoranwendungen 37kW@400V AC-23 verwendet. Es erfordert einen Betätigungsgriff und eine Verlängerungswelle, um einen Haupt- oder Not-Aus-Schalter zu bilden. Zusatzmodule (Hauptpol, Neutralleiter, Erdungsmodul, Hilfskontakte) können die Montage vervollständigen. Es ist nach mehreren Normen zertifiziert (IEC, UL, CSA, CCC, EAC, Marine) und Green Premium konform (RoHs/Reach).
