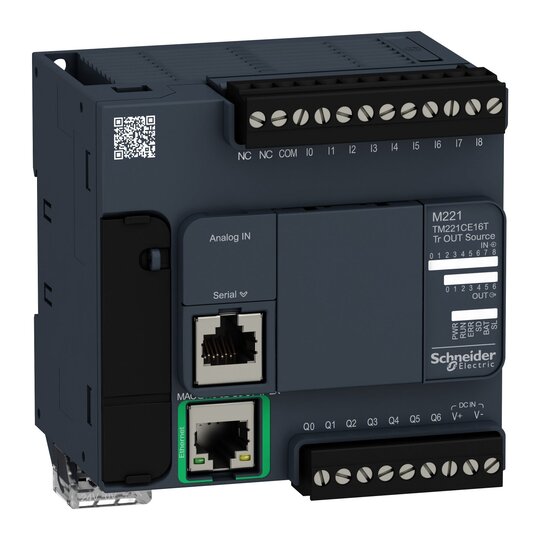

Schneider TM221CE16T SPS-Steuerung 16E/A Transistor positive Logik Ethernet
1 Stück

Listenpreis
Art.-Nr.
2768841
EAN
3606480648762
Hersteller-Nr.
TM221CE16T
DEHA.-Nr.
4263205
eClass.-Nr.
27242207
Zolltarif-Nr.
85371091
Versorgungsspannung bei DC 19.2 - 28.8 V
Spannungsart der Versorgungsspannung DC
Anzahl der Relaisausgänge 0
Max. Anzahl der Zeitschaltuhren 255
Ausführung kompakt
Bearbeitungszeit (1K, Binäranweisung) 0,2 ms
Anzahl der HW-Schnittstellen Industrial Ethernet 1
Anzahl der Schnittstellen PROFINET 0
Anzahl der HW-Schnittstellen seriell RS-232 1
Anzahl der HW-Schnittstellen seriell RS-422 0
Anzahl der HW-Schnittstellen seriell RS-485 1
Anzahl der HW-Schnittstellen USB 1
Anzahl der HW-Schnittstellen parallel 0
Anzahl der HW-Schnittstellen Wireless 0
Anzahl der HW-Schnittstellen sonstige 0
Anzahl der analogen Ausgänge 0
Anzahl der analogen Eingänge 2
Anzahl der digitalen Eingänge 9
Anzahl der digitalen Ausgänge 7
Mit optischer Schnittstelle false
Unterstützt Protokoll für TCP/IP true
Unterstützt Protokoll für PROFIBUS false
Unterstützt Protokoll für CAN false
Unterstützt Protokoll für EtherCAT false
Unterstützt Protokoll für INTERBUS false
Unterstützt Protokoll für ASI false
Unterstützt Protokoll für KNX false
Unterstützt Protokoll für MODBUS true
Unterstützt Protokoll für Data-Highway false
Unterstützt Protokoll für DeviceNet false
Unterstützt Protokoll für SUCONET false
Unterstützt Protokoll für LON false
Unterstützt Protokoll für PROFINET IO false
Unterstützt Protokoll für PROFINET CBA false
Unterstützt Protokoll für SERCOS false
Unterstützt Protokoll für Foundation Fieldbus false
Unterstützt Protokoll für EtherNet/IP false
Unterstützt Protokoll für AS-Interface Safety at Work false
Unterstützt Protokoll für DeviceNet Safety false
Unterstützt Protokoll für INTERBUS-Safety false
Unterstützt Protokoll für PROFIsafe false
Unterstützt Protokoll für SafetyBUS p false
Unterstützt Protokoll für sonstige Bussysteme false
Unterstützt Protokoll für DNP3 false
Unterstützt Protokoll für IEC 60870 false
Unterstützt Protokoll für IEC 61850 Ethernet false
Funkstandard Bluetooth false
Funkstandard WLAN 802.11 false
Funkstandard GPRS false
Funkstandard GSM false
Funkstandard UMTS false
LTE false
IO-Link Master false
Systemkomponente false
Redundanzfähigkeit false
Mit Display false
Speicherart RAM
Speichergröße 512 kByte
Programmspeichererweiterung möglich true
Tragschienenmontage möglich true
Wand-/Direktmontage möglich true
Fronteinbau möglich false
Rack-Montage möglich false
Geeignet für Sicherheitsfunktionen false
SIL nach IEC 61508 ohne
Performance Level nach EN ISO 13849-1 ohne
Zugehöriges Betriebsmittel (Ex ia) false
Zugehöriges Betriebsmittel (Ex ib) false
Explosionsschutz-Kategorie für Gas ohne
Explosionsschutz-Kategorie für Staub ohne
Zertifiziert für UL-Gefahrenbereich Klasse I false
Zertifiziert für UL-Gefahrenbereich Klasse II false
Zertifiziert für UL-Gefahrenbereich Klasse III false
Zertifiziert für UL-Gefahrenbereich Division 1 false
Zertifiziert für UL-Gefahrenbereich Division 2 false
Zertifiziert für UL-Gefahrenbereich Gruppe A (Acetylen) false
Zertifiziert für UL-Gefahrenbereich Gruppe B (Wasserstoff) false
Zertifiziert für UL-Gefahrenbereich Gruppe C (Ethylen) false
Zertifiziert für UL-Gefahrenbereich Gruppe D (Propan) false
Zertifiziert für UL-Gefahrenbereich Gruppe E (Metallstäube) false
Zertifiziert für UL-Gefahrenbereich Gruppe F (kohlenstoffhaltige Stäube) false
Zertifiziert für UL-Gefahrenbereich Gruppe G (nicht leitende Stäube) false
Breite 95 mm
Höhe 103,6 mm
Tiefe 75,9 mm

Schneider SPS-Steuerung TM221CE16T


Technische Daten

  • Produkttyp: Logik-Controller
  • Anzahl digitale Eingänge: 9, einzelner Eingang entspricht IEC 61131-2 Typ 1
  • Anzahl analoger Eingänge: 2, im Eingangsbereich 0 - 10 V
  • Anzahl digitale Ausgänge: 7 Transistor einschließlich 2 schneller Ausgang
  • Digitaler Ausgang: Transistor
  • Anzahl E/As (Summe): 16
  • Anzahl an E/A-Erweiterungsmodulen: = 4 für Transistorausgang, = 4 für Relaisausgang
  • Mechanische Lebensdauer: >= 20.000.000 Zyklen für Relaisausgang
  • Schutzart (mit montierter Abdeckung): IP20
  • Verschmutzungsgrad: = 2
  • Stoßfestigkeit: 147 m/s2 (Testwellendauer: 11ms)


    • Elektrische Daten

  • Nennhilfsspannung [UH,nom]: 24 V DC
  • Digitaler Ausgangsstrom: 0,5 A
  • Einschaltstrom: = 35 A
  • Eingangsspannung der Digitaleingänge: 24 V
  • Nennhilfsspannungsbereich: 20,4 - 28,8 V
  • LSB-Wert: 10 mV


    • Gewicht und Abmessungen

  • Gewicht: 0,346 kg
  • Höhe: 90 mm
  • Breite: 95 mm
  • Tiefe: 70 mm
