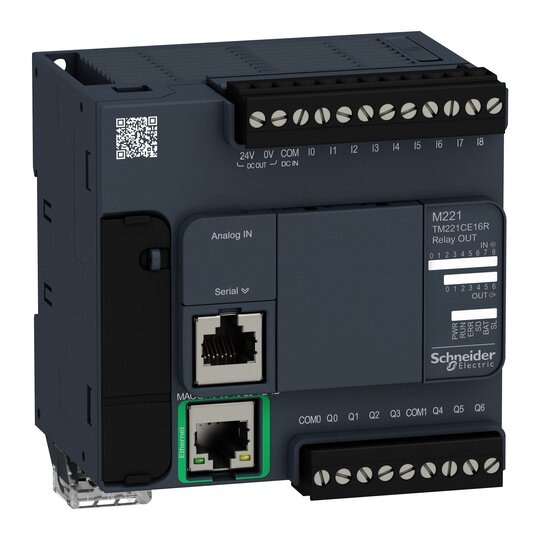

Schneider TM221CE16R SPS-Steuerung 16E/A Relais Ethernet
1 Stück

Listenpreis: Bitte einloggen
Art.-Nr.: 2765781
EAN: 3606480648755
Hersteller-Nr.: TM221CE16R
DEHA.-Nr.: 4263203
eClass.-Nr.: 27242207
Zolltarif-Nr.: 85371091

Versorgungsspannung bei AC 50 Hz	85 - 264.0 V
Versorgungsspannung bei AC 60 Hz	85 - 264.0 V
Spannungsart der Versorgungsspannung	AC
Anzahl der Relaisausgänge	7
Max. Anzahl der Zeitschaltuhren	255
Ausführung	kompakt
Bearbeitungszeit (1K, Binäranweisung)	0,2 ms
Anzahl der HW-Schnittstellen Industrial Ethernet	1
Anzahl der Schnittstellen PROFINET	0
Anzahl der HW-Schnittstellen seriell RS-232	1
Anzahl der HW-Schnittstellen seriell RS-422	0
Anzahl der HW-Schnittstellen seriell RS-485	1
Anzahl der HW-Schnittstellen USB	1
Anzahl der HW-Schnittstellen parallel	0
Anzahl der HW-Schnittstellen Wireless	0
Anzahl der HW-Schnittstellen sonstige	0
Anzahl der analogen Ausgänge	0
Anzahl der analogen Eingänge	2
Anzahl der digitalen Eingänge	9
Anzahl der digitalen Ausgänge	0
Mit optischer Schnittstelle	false
Unterstützt Protokoll für TCP/IP	true
Unterstützt Protokoll für PROFIBUS	false
Unterstützt Protokoll für CAN	false
Unterstützt Protokoll für EtherCAT	false
Unterstützt Protokoll für INTERBUS	false
Unterstützt Protokoll für ASI	false
Unterstützt Protokoll für KNX	false
Unterstützt Protokoll für MODBUS	true
Unterstützt Protokoll für Data-Highway	false
Unterstützt Protokoll für DeviceNet	false
Unterstützt Protokoll für SUCONET	false
Unterstützt Protokoll für LON	false
Unterstützt Protokoll für PROFINET IO	false
Unterstützt Protokoll für PROFINET CBA	false
Unterstützt Protokoll für SERCOS	false
Unterstützt Protokoll für Foundation Fieldbus	false
Unterstützt Protokoll für EtherNet/IP	false
Unterstützt Protokoll für AS-Interface Safety at Work	false
Unterstützt Protokoll für DeviceNet Safety	false
Unterstützt Protokoll für INTERBUS-Safety	false
Unterstützt Protokoll für PROFIsafe	false
Unterstützt Protokoll für SafetyBUS p	false
Unterstützt Protokoll für sonstige Bussysteme	false
Unterstützt Protokoll für DNP3	false
Unterstützt Protokoll für IEC 60870	false
Unterstützt Protokoll für IEC 61850 Ethernet	false
Funkstandard Bluetooth	false
Funkstandard WLAN 802.11	false
Funkstandard GPRS	false
Funkstandard GSM	false
Funkstandard UMTS	false
LTE	false
IO-Link Master	false
Systemkomponente	false
Redundanzfähigkeit	false
Mit Display	false
Speicherart	RAM
Speichergröße	512 kByte
Programmspeichererweiterung möglich	true
Tragschienenmontage möglich	true
Wand-/Direktmontage möglich	true
Fronteinbau möglich	false
Rack-Montage möglich	false
Geeignet für Sicherheitsfunktionen	false
SIL nach IEC 61508	ohne
Performance Level nach EN ISO 13849-1	ohne
Zugehöriges Betriebsmittel (Ex ia)	false
Zugehöriges Betriebsmittel (Ex ib)	false
Explosionsschutz-Kategorie für Gas	ohne
Explosionsschutz-Kategorie für Staub	ohne
Zertifiziert für UL-Gefahrenbereich Klasse I	false
Zertifiziert für UL-Gefahrenbereich Klasse II	false
Zertifiziert für UL-Gefahrenbereich Klasse III	false
Zertifiziert für UL-Gefahrenbereich Division 1	false
Zertifiziert für UL-Gefahrenbereich Division 2	false
Zertifiziert für UL-Gefahrenbereich Gruppe A (Acetylen)	false
Zertifiziert für UL-Gefahrenbereich Gruppe B (Wasserstoff)	false
Zertifiziert für UL-Gefahrenbereich Gruppe C (Ethylen)	false
Zertifiziert für UL-Gefahrenbereich Gruppe D (Propan)	false
Zertifiziert für UL-Gefahrenbereich Gruppe E (Metallstäube)	false
Zertifiziert für UL-Gefahrenbereich Gruppe F (kohlenstoffhaltige Stäube)	false
Zertifiziert für UL-Gefahrenbereich Gruppe G (nicht leitende Stäube)	false
Breite	95 mm
Höhe	103,6 mm
Tiefe	75,9 mm

Schneider SPS-Steuerung TM221CE16R

Technische Daten

Produkttyp: Logik-Controller

Anzahl digitale Eingänge: 9, einzelner Eingang entspricht IEC 61131-2 Typ 1

Anzahl analoger Eingänge: 2, im Eingangsbereich 0 - 10 V

Anzahl digitale Ausgänge: 7 Relais

Digitaler Ausgang: Relais Schließer

Anzahl E/As (Summe): 16

Anzahl an E/A-Erweiterungsmodulen: = 4 für Transistorausgang, = 4 für Relaisausgang

Mechanische Lebensdauer: >= 20.000.000 Zyklen für Relaisausgang

Schutzart (mit montierter Abdeckung): IP20

Verschmutzungsgrad: = 2

Stoßfestigkeit: 98 m/s² (Testwellendauer: 11ms)

Elektrische Daten

Nennhilfsspannung [UH,nom]: 100 - 240 V AC

Digitaler Ausgangsstrom: 2 A

Einschaltstrom: = 40 A

Eingangsspannung der Digitaleingänge: 24 V

Nennhilfsspannungsbereich: 85 - 264 V

Ausgangsspannungsgrenzen: 125 V DC, 277 V AC

LSB-Wert: 10 mV

Taktfrequenz: 20 Schaltvorgänge/Minute mit Höchstlast

Sensorstromversorgung: 24 V DC bei 250 mA vom Controller bereitgestellt

Gewicht und Abmessungen

Gewicht: 0,346 kg

Höhe: 90 mm

Breite: 95 mm

Tiefe: 70 mm
