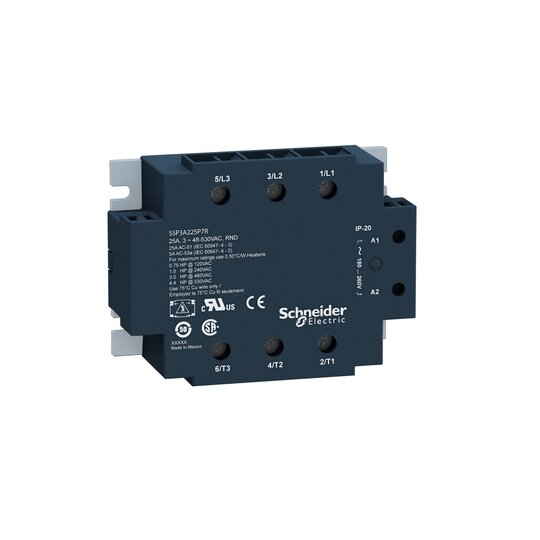

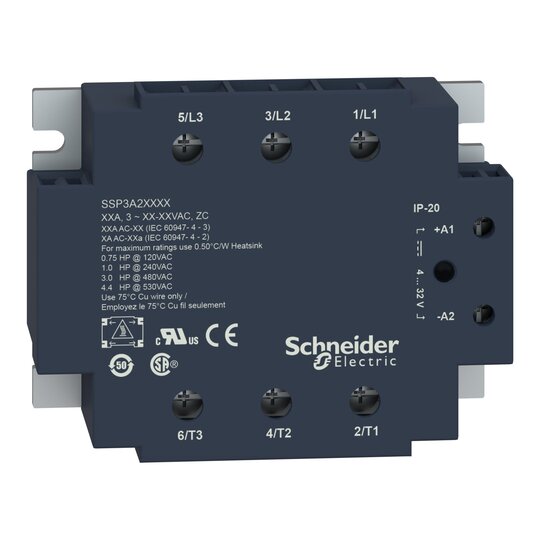

Schneider SSP3A225BDR Halbleiterrelais Montageplatte E:4-32VDC A:48-530VAC 25A
- Ihr Nettopreis
- Bitte einloggen
- Art.-Nr.
- 2817073
- EAN
- 3606480579905
- Hersteller-Nr.
- SSP3A225BDR
- DEHA.-Nr.
- 4324539
- eClass.-Nr.
- 27371014
- Zolltarif-Nr.
- 85364900
| Geeignet für Reiheneinbau | false |
| Bemessungssteuerspeisespannung Us bei AC 50 Hz | 48 - 530.0 V |
| Bemessungssteuerspeisespannung Us bei AC 60 Hz | 48 - 530.0 V |
| Bemessungssteuerspeisespannung Us bei DC | 4 - 32.0 V |
| Spannungsart zur Betätigung | AC/DC |
| Anzahl der Phasen | 3 |
| Nullpunktschaltend | false |
| Bemessungsbetriebsstrom Ie bei AC-1 | 25 A |
| Bemessungsbetriebsstrom Ie bei AC-3 | 25 A |
| Bemessungsbetriebsstrom Ie bei AC-51 | 25 A |
| Bemessungsbetriebsstrom Ie bei AC-53a | 25 A |
| Bemessungsbetriebsstrom Ie bei AC-53b | 25 A |
Harmony Relay. Halbleiterrelais für die Montage auf einem Kühlkörper oder auf Montageplatte. Durch den niedrigen internen Spannungsabfall wird die Verlustleistungswärme reduziert. Der Lastkreis ist für 3-phasige Netze im Bereich von 48-530 VAC ausgelegt und es können je Phase 25 A geschaltet werden. Das Schaltverhalten ist momentanschaltend und entspricht 3 Schliesserkontakten. Die Ansteuerungsspannung erfolgt mit 4-32 VDC und schaltet alle 3 Phasen. Eine LED-Anzeige informiert über die Ansteuerung. Ideal zur Ansteuerung von ohmschen und induktiven Lasten gemäß Datenblatt. Dazu ist der Schaltausgang intern bereits mit einer RC-Beschaltung und einem Überspannungsschutz ausgestattet. Zur Auswahl des separaten Kühlkörpers ist eine Wärmebetrachtung durchzuführen.
