| Geeignet für Reiheneinbau |
false |
| Bemessungssteuerspeisespannung Us bei AC 50 Hz |
24 - 300 V |
| Bemessungssteuerspeisespannung Us bei AC 60 Hz |
24 - 300 V |
| Bemessungssteuerspeisespannung Us bei DC |
3 - 32 V |
| Spannungsart zur Betätigung |
AC/DC |
| Anzahl der Phasen |
1 |
| Nullpunktschaltend |
false |
| Bemessungsbetriebsstrom Ie bei AC-1 |
75 A |
| Bemessungsbetriebsstrom Ie bei AC-3 |
75 A |
| Bemessungsbetriebsstrom Ie bei AC-51 |
75 A |
| Bemessungsbetriebsstrom Ie bei AC-53a |
75 A |
| Bemessungsbetriebsstrom Ie bei AC-53b |
75 A |

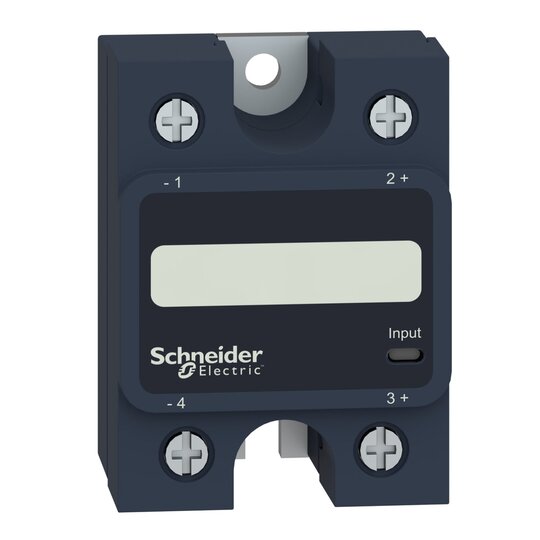

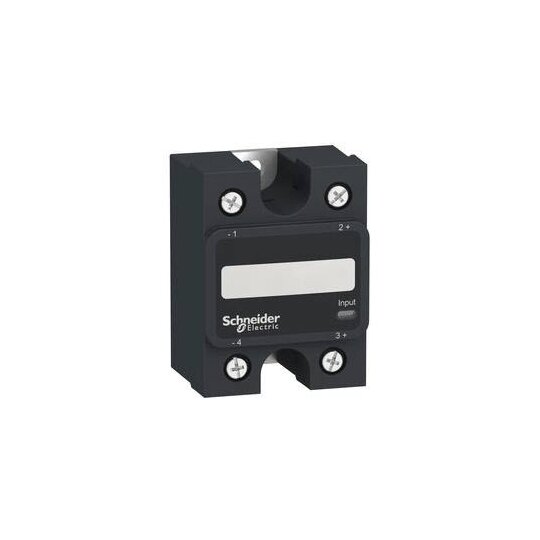

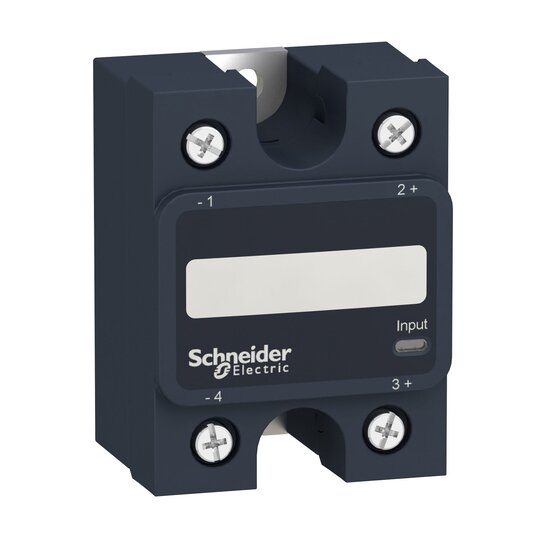

Harmony Relay. Halbleiterrelais für die Montage auf einem Kühlkörper oder auf Montageplatte. Durch den niedrigen internen Spannungsabfall wird die Verlustleistungswärme reduziert. Die werksseitig montierte Wärmeableitfolie ermöglicht die schnell direkte, einfache und saubere Montage ohne Verwendung von Wärmeleitpaste oder Pads. Schaltspannung 24-300 VAC. Strom 75 A. Phasen 1. Verhalten nullspannungsschaltend. Steuerspannung 3-32 VDC. Anzeige LED. Abmessung 45x59x35 mm. Bauform Hockey Puck. Klemmen mit Teleskopschrauben erleichern den Anschluss von Leitungen mit Ringösen und Kabelschuhen. Besonderheit vormontierte Wärmeableitfolie. Zur Auswahl des separaten Kühlkörpers ist eine Wärmebetrachtung durchzuführen.
