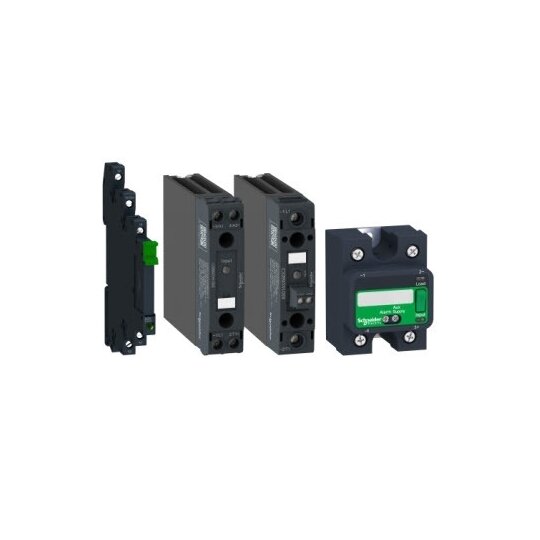

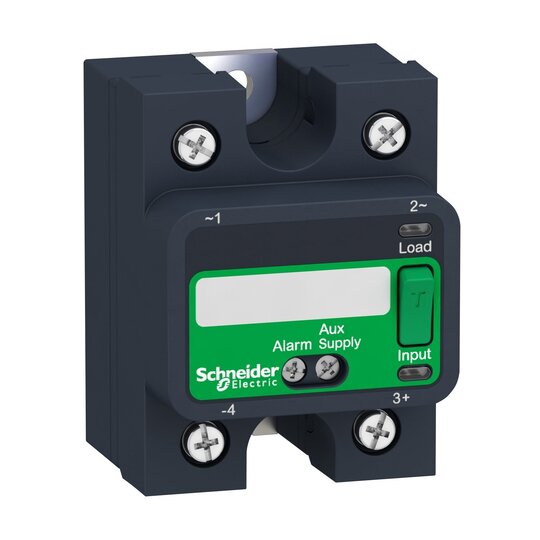

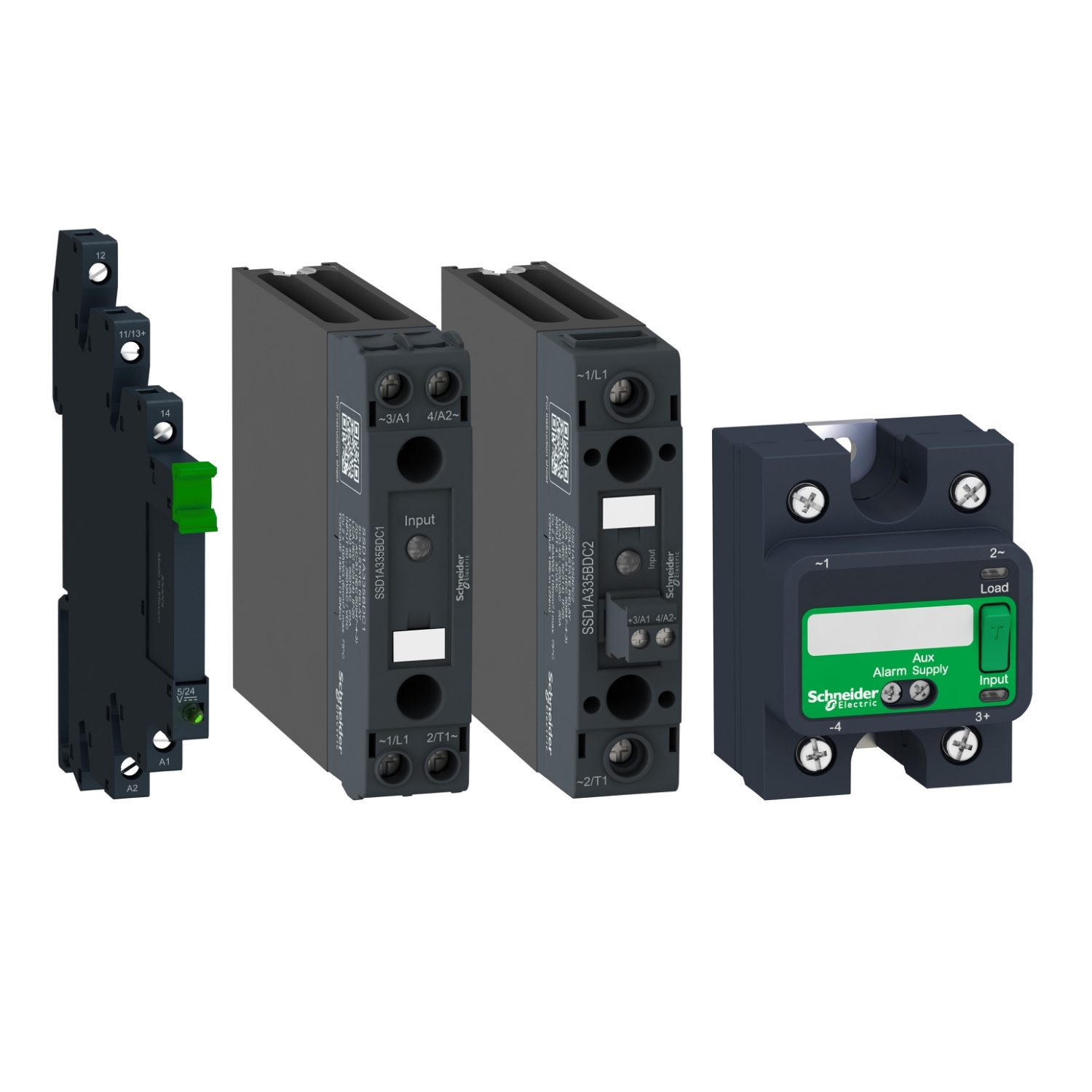

Schneider SSP1A125BDS Halbleiterrelais Mpl E:3-32VDC A:24-300VAC 25A Diagnose

Harmony Relay. Halbleiterrelais für die Montage auf einem Kühlkörper oder auf Montageplatte. Durch den niedrigen internen Spannungsabfall wird die Verlustleistungswärme reduziert. Die werksseitig montierte Wärmeableitfolie ermöglicht die direkte und saubere Montage ohne Verwendung von Wärmeleitpaste. Die interne Diagnose ermöglicht die Überwachung des Lastkreises auf Drahtbruch, Kurzschluss oder fehlender Netzspannung und Schaltfunktion des Halbleiters, die per LED-Anzeige und Störmeldeausgang ausgegeben wird. Ein Taster ermöglicht das Testen des Schaltausganges. Schaltspannung 24-300 VAC. Strom 25 A. Phasen 1. Verhalten nullspannungsschaltend. Steuerspannung 3-32 VDC. Anzeige LED. Abmessung 45x59x44 mm. Bauform Hockey Puck. Klemmen mit Teleskopschrauben erleichern den Anschluss von Leitungen mit Ringösen und Kabelschuhen. Besonderheit vormontierte Wärmeableitfolie, Diagnosefunktion des Schaltausganges mit Diagnoseausgang und Taster zur Prüfung. Zur Auswahl des separaten Kühlkörpers ist eine Wärmebetrachtung durchzuführen.
