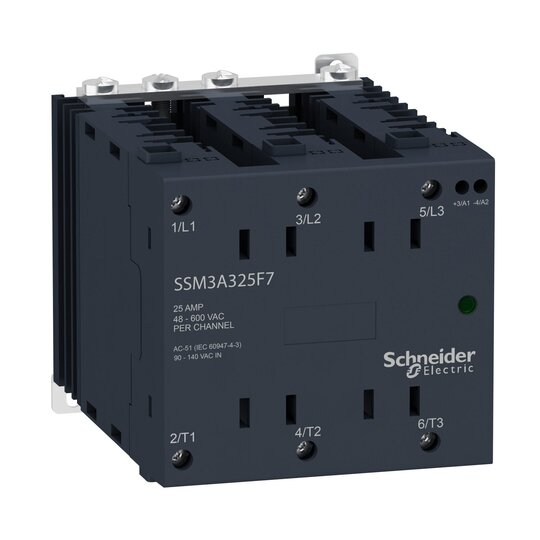

Schneider SSM3A325P7 Halbleiterrelais Schienenmont. E:180-280V A:48-600VAC 25A

Hersteller-Nr. SSM3A325P7 210623666
Preview Image
image 1
image 2
image 3
image 4
image 5
Ihr Nettopreis
Verpackungseinheit
1 Stück
Art.-Nr.
2817136
EAN
3606485441702
DEHA.-Nr.
4837190
eClass.-Nr.
27371014
Zolltarif-Nr.
85364900
Verfügbarkeit am Fremdlager
wird ermittelt
Verfügbarkeit beim Hersteller anfragen
Geeignet für Reiheneinbau true
Bemessungssteuerspeisespannung Us bei AC 50 Hz 180 - 280 V
Bemessungssteuerspeisespannung Us bei AC 60 Hz 180 - 280 V
Spannungsart zur Betätigung AC
Anzahl der Phasen 3
Nullpunktschaltend false
Bemessungsbetriebsstrom Ie bei AC-1 25 A
Bemessungsbetriebsstrom Ie bei AC-3 25 A
Bemessungsbetriebsstrom Ie bei AC-51 25 A
Bemessungsbetriebsstrom Ie bei AC-53a 25 A
Bemessungsbetriebsstrom Ie bei AC-53b 25 A

Harmony Relay. Halbleiterrelais für die Montage auf Hutschiene mit Alu-Kühlkörper. Der Lastkreis ist für 3-phasige Netze im Bereich von 48-600 VAC ausgelegt und es können 25 A je Phase geschaltet werden. Das Schaltverhalten ist nullspannungsschaltend und entspricht 3 Schliesserkontakt. Die Ansteuerungsspannung erfolgt mit 180-280 VAC und schaltet alle Phasen. Eine LED-Anzeige informiert über die Ansteuerung. Der Anschluss erfolgt mit Schraubklemmen. Baubreite 88 mm.
