Schneider SSM2A16BD Halbleiterrelais Schienenmont. E:4-32VDC A:24-280VAC 6A

Ihr Nettopreis
Art.-Nr.
2817085
EAN
3606480579769
Hersteller-Nr.
SSM2A16BD
DEHA.-Nr.
4324566
eClass.-Nr.
27371014
Zolltarif-Nr.
85364900
Geeignet für Reiheneinbau true
Bemessungssteuerspeisespannung Us bei AC 50 Hz 24 - 280.0 V
Bemessungssteuerspeisespannung Us bei AC 60 Hz 24 - 280.0 V
Bemessungssteuerspeisespannung Us bei DC 4 - 32.0 V
Spannungsart zur Betätigung AC/DC
Anzahl der Phasen 2
Nullpunktschaltend false
Bemessungsbetriebsstrom Ie bei AC-1 6 A
Bemessungsbetriebsstrom Ie bei AC-3 6 A
Bemessungsbetriebsstrom Ie bei AC-51 6 A
Bemessungsbetriebsstrom Ie bei AC-53a 6 A
Bemessungsbetriebsstrom Ie bei AC-53b 6 A

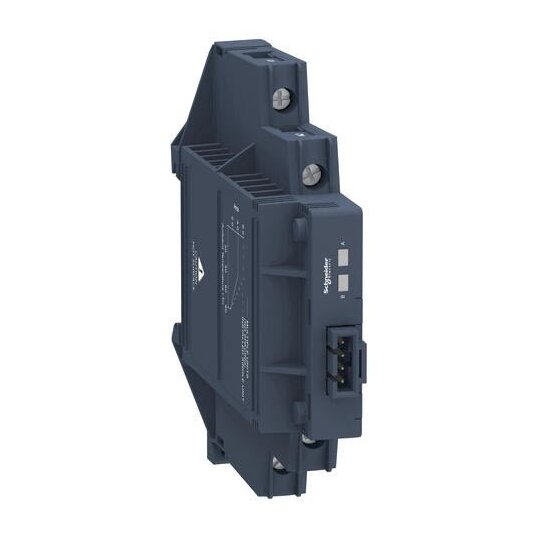

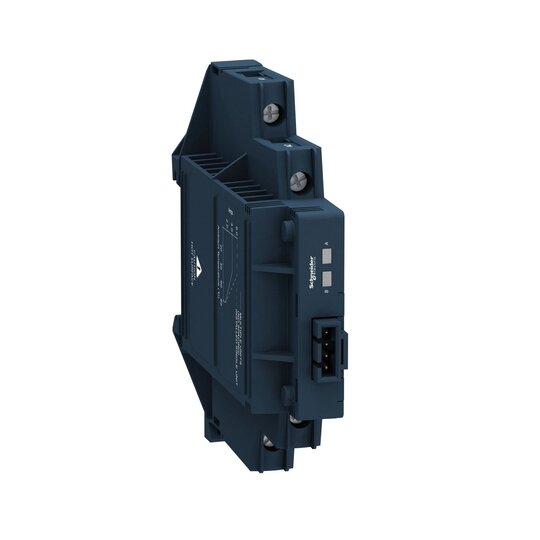

Harmony Relay. Modulares Halbleiterrelais für die Montage auf Hutschiene in innovativer kompakten Bauform mit seitlicher Kühlfläche. Der Lastkreis ist für zwei 1-phasige Netze (2 kanalig) im Bereich von 24-280 VAC ausgelegt und es können jeweils 6 A geschaltet werden. Das Schaltverhalten ist nullspannungsschaltend und entspricht je einem Schliesserkontakt. Die Ansteuerungsspannung erfolgt mit 4-32 VDC. Zwei LED-Anzeigen informieren über die Ansteuerung. Die beiden Lastkreis-Anschlüsse erfolgen mit Schraubklemmen und mit einem separaten Steckverbinder der Anschluss der beiden Steuersignale. Die Abmessungen betragen 11x88x84 mm.
