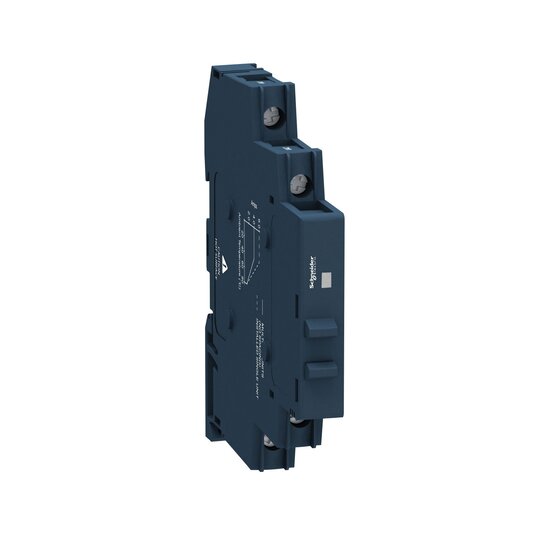

Schneider SSM1A16BDR Halbleiterrelais Schienenmont. E:4-32VDC A:24-280VAC 6A

Ihr Nettopreis
Art.-Nr.
2817084
EAN
3606480579417
Hersteller-Nr.
SSM1A16BDR
DEHA.-Nr.
4324565
eClass.-Nr.
27371014
Zolltarif-Nr.
85364900
Geeignet für Reiheneinbau true
Bemessungssteuerspeisespannung Us bei AC 50 Hz 24 - 280.0 V
Bemessungssteuerspeisespannung Us bei AC 60 Hz 24 - 280.0 V
Bemessungssteuerspeisespannung Us bei DC 4 - 32.0 V
Spannungsart zur Betätigung AC/DC
Anzahl der Phasen 1
Nullpunktschaltend false
Bemessungsbetriebsstrom Ie bei AC-1 6 A
Bemessungsbetriebsstrom Ie bei AC-3 6 A
Bemessungsbetriebsstrom Ie bei AC-51 6 A
Bemessungsbetriebsstrom Ie bei AC-53a 6 A
Bemessungsbetriebsstrom Ie bei AC-53b 6 A

Harmony Relay. Modulares Halbleiterrelais für die Montage auf Hutschiene in innovativer kompakten Bauform mit seitlicher Kühlfläche. Der Lastkreis ist für 1-phasige Netze im Bereich von 24-280 VAC ausgelegt und es können 6 A geschaltet werden. Das Schaltverhalten ist momentanschaltend und entspricht einem Schliesserkontakt. Die Ansteuerungsspannung erfolgt mit 4-32 VDC. Eine LED-Anzeige informiert über die Ansteuerung. Der Anschluss erfolgt mit Schraubklemmen. Die Abmessungen betragen 11x88x84 mm.

https://eref.se.com/de/de/scope/product-pdf/SSM1A16BDR

Produktdatenblatt

Download (Stand: 09.01.2025)

DOC CE-Erklärung

Download (Stand: 09.01.2025)

DOC CE-Erklärung

Download (Stand: 09.01.2025)

Deeplink Produktseite

Download (Stand: 09.01.2025)

EPD-Erklärung

Download (Stand: 09.01.2025)

Maßzeichnung

Download (Stand: 09.01.2025)

Montageanleitung

Download (Stand: 09.01.2025)

Produktdatenblatt

Download (Stand: 09.01.2025)

Produktfamilienansicht

Download (Stand: 09.01.2025)

Produktfamilienansicht

Download (Stand: 09.01.2025)

Produktvideo

Download (Stand: 09.01.2025)

REACH-Erklärung

Download (Stand: 09.01.2025)

RoHS-Erklärung

Download (Stand: 09.01.2025)

Sonstige

Download (Stand: 09.01.2025)

Verkaufsprospekt

Download (Stand: 09.01.2025)

Verkaufsprospekt

Download (Stand: 09.01.2025)

Verkaufsprospekt

Download (Stand: 09.01.2025)

Verkaufsprospekt

Download (Stand: 09.01.2025)

Zertifikat

Download (Stand: 09.01.2025)

Zertifikat

Download (Stand: 09.01.2025)

Lehrvideo

hochgeladen am 09.01.2025

Lehrvideo

hochgeladen am 09.01.2025

Lehrvideo

hochgeladen am 09.01.2025

Produktvideo

hochgeladen am 09.01.2025

Produktvideo

hochgeladen am 09.01.2025
