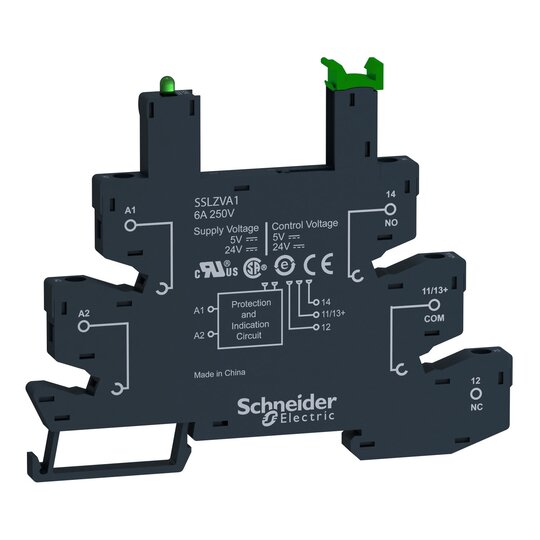

Schneider SSLZVA1 Sockel 6A 5/24VDC Kastenklemme f.Relais SSL

Ihr Nettopreis
Art.-Nr.
2817101
EAN
3606480580123
Hersteller-Nr.
SSLZVA1
DEHA.-Nr.
4325455
eClass.-Nr.
27371603
Zolltarif-Nr.
85366990
Ausführung des elektrischen Anschlusses Schraubanschluss
Montageart Hutschiene TH35
Mit abnehmbaren Klemmen false
Funktionale Ergänzung möglich false
Anzahl der Pins 8
Breite 6,2 mm
Höhe 101 mm
Tiefe 78,6 mm

Stecksockel in schmaler Bauform 6,2 mm vergleichbar einer Reihenklemme zur Aufnahme eines steckbaren Halbleiterrelais der Reihe SSL1. Der Sockel verfügt über Anschlussklemmen mit Schraubklemmen, Aufnahme von Verdrahtungskämmen zur Potentialbrückung, eine LED-Anzeige des Ansteuerzustandes, einem Hebel zur einfacheren Montage bzw. Auswerfen des Halbleiterrelais und einem internen Verpolungsschutz mit Spannungsanpassung für die Ansteuerung des gesteckten Halbleiterrelais. Dieser Sockel ist für alle SSL1-JD/BD-Halbleiterrelais mit einer Steuerspannung von 5 bis 24 VDC geeignet.

Schneider SSL1D03BD Halbleiterrelais
steckbar E:15-30VDC A:1-24VDC 3,5A
Schneider 193168
Art.-Nr.
2767721
Ihr Nettopreis
Bitte geben Sie eine Menge > 0 ein. Bitte geben Sie ein Vielfaches der Verpackungseinheit 12 ein
