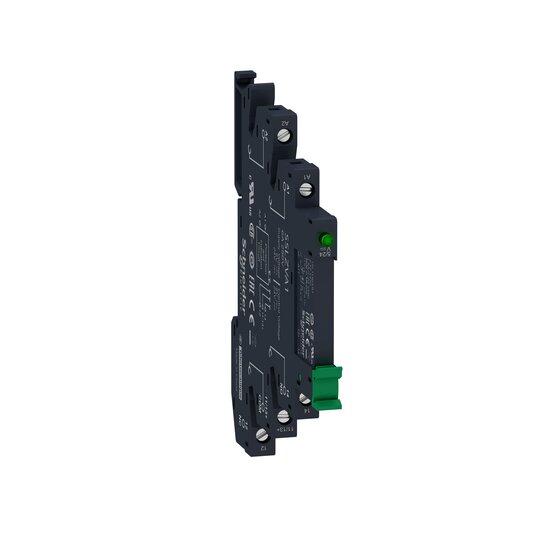

Schneider SSL1D101BDPV Halbleiterrelais im Sockel, E: 16-30 VDC, A: 1-48 VDC

Hersteller-Nr. SSL1D101BDPV 210623722
Preview Image
image 1
image 2
image 3
Ihr Nettopreis
Verpackungseinheit
30 Stück
Art.-Nr.
2817192
EAN
3606489562984
DEHA.-Nr.
5837384
eClass.-Nr.
27371014
Zolltarif-Nr.
85364190
Verfügbarkeit am Fremdlager
wird ermittelt
Verfügbarkeit beim Hersteller anfragen
Geeignet für Reiheneinbau true
Bemessungssteuerspeisespannung Us bei DC 1 - 48 V
Spannungsart zur Betätigung DC
Anzahl der Phasen 1
Nullpunktschaltend false
Bemessungsbetriebsstrom Ie bei AC-1 0,1 A
Bemessungsbetriebsstrom Ie bei AC-3 0,1 A
Bemessungsbetriebsstrom Ie bei AC-51 0,1 A
Bemessungsbetriebsstrom Ie bei AC-53a 0,1 A
Bemessungsbetriebsstrom Ie bei AC-53b 0,1 A

Halbleiterrelais Harmony Relay SSL. Fertig montiertes Halbleiterrelais im Stecksockel zum direkten Einsatz in Baubreite 6,2 mm zur Montage auf Hutschiene. Eingang für Steuerspannung 16-30 VDC. Schaltausgang 1-48 VDC, 0,1 A, gleichspannungsschaltend. Einpoliger Transistorausgang und entspricht einem Schliesserkontakt. Stecksockel mit LED-Anzeige, Verpolungsschutz und Hebel zur Verriegelung bzw einfachen Entnahme. Anschlusstechnik Schraubklemmen. Anschluss von Kammschienen zur Potentialbrückung vorhanden.

Deeplink Produktseite

Download (Stand: 19.04.2025)

EPD-Erklärung

Download (Stand: 19.04.2025)

Maßzeichnung

Download (Stand: 19.04.2025)

Produktdatenblatt

Download (Stand: 19.04.2025)

Produktfamilienansicht

Download (Stand: 19.04.2025)

Produktfamilienansicht

Download (Stand: 19.04.2025)

Produktvideo

Download (Stand: 19.04.2025)

Produktvideo

Download (Stand: 19.04.2025)

RoHS-Erklärung

Download (Stand: 19.04.2025)

Sonstige

Download (Stand: 19.04.2025)

Verkaufsprospekt

Download (Stand: 19.04.2025)

Verkaufsprospekt

Download (Stand: 19.04.2025)

Verkaufsprospekt

Download (Stand: 19.04.2025)

Verkaufsprospekt

Download (Stand: 19.04.2025)

Verkaufsprospekt

Download (Stand: 19.04.2025)
