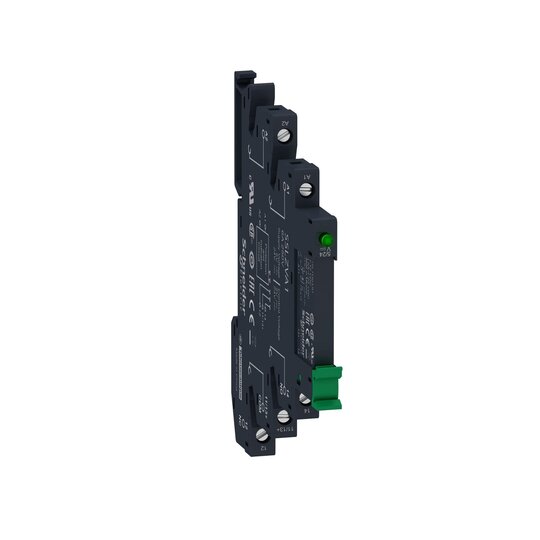

Schneider SSL1D03JDPV Halbleiterrelais im Sockel, E: 3-12 VDC, A: 1-24 VDC

Hersteller-Nr. SSL1D03JDPV 210623721
Preview Image
image 1
image 2
image 3
Ihr Nettopreis
Verpackungseinheit
30 Stück
Art.-Nr.
2817191
EAN
3606489562939
DEHA.-Nr.
5837382
eClass.-Nr.
27371014
Zolltarif-Nr.
85364190
Verfügbarkeit am Fremdlager
wird ermittelt
Verfügbarkeit beim Hersteller anfragen
Geeignet für Reiheneinbau true
Bemessungssteuerspeisespannung Us bei DC 1 - 24 V
Spannungsart zur Betätigung DC
Anzahl der Phasen 1
Nullpunktschaltend false
Bemessungsbetriebsstrom Ie bei AC-1 3,5 A
Bemessungsbetriebsstrom Ie bei AC-3 3,5 A
Bemessungsbetriebsstrom Ie bei AC-51 3,5 A
Bemessungsbetriebsstrom Ie bei AC-53a 3,5 A
Bemessungsbetriebsstrom Ie bei AC-53b 3,5 A

Halbleiterrelais Harmony Relay SSL. Fertig montiertes Halbleiterrelais im Stecksockel zum direkten Einsatz in Baubreite 6,2 mm zur Montage auf Hutschiene. Eingang für Steuerspannung 3-12 VDC. Schaltausgang 1-24 VDC, 3,5 A, gleichspannungsschaltend. Einpoliger MOSFET-Ausgang und entspricht einem Schliesserkontakt. Stecksockel mit LED-Anzeige, Verpolungsschutz und Hebel zur Verriegelung bzw einfachen Entnahme. Anschlusstechnik Schraubklemmen. Anschluss von Kammschienen zur Potentialbrückung vorhanden.
