Schneider SSL1A12JD Halbleiterrelais steckbar E:3-12VDC A:24-280VAC 2A

Hersteller-Nr. SSL1A12JD 210623626
Ihr Nettopreis
Verpackungseinheit
12 Stück
Art.-Nr.
2817096
EAN
3606480579707
DEHA.-Nr.
4324582
eClass.-Nr.
27371014
Zolltarif-Nr.
85364190
Verfügbarkeit am Fremdlager
(Lieferzeit + 1 Tag)
wird ermittelt

Verfügbarkeit beim Lieferanten anfragen
Geeignet für Reiheneinbau true
Bemessungssteuerspeisespannung Us bei AC 50 Hz 24 - 280.0 V
Bemessungssteuerspeisespannung Us bei AC 60 Hz 24 - 280.0 V
Bemessungssteuerspeisespannung Us bei DC 3 - 12.0 V
Spannungsart zur Betätigung AC/DC
Anzahl der Phasen 1
Nullpunktschaltend true
Bemessungsbetriebsstrom Ie bei AC-1 2 A
Bemessungsbetriebsstrom Ie bei AC-3 2 A
Bemessungsbetriebsstrom Ie bei AC-51 2 A
Bemessungsbetriebsstrom Ie bei AC-53a 2 A
Bemessungsbetriebsstrom Ie bei AC-53b 2 A

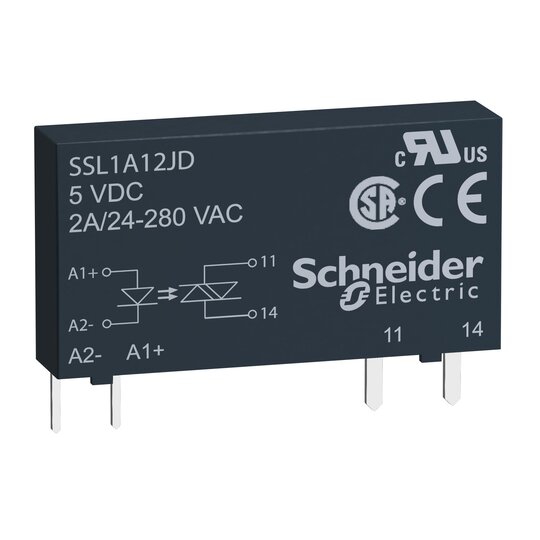

Harmony Relay. Steckbares Halbleiterrelais als Komponente für die Montage in einem separaten Stecksockel in schmaler Bauform von 6,2 mm. Ansteuerung erfolgt im Spannungsbereich 3-12 VDC. Ausgangsseitig können Spannung 24-280 VAC bis zu 2 A einphasig geschaltet werden. Das Schaltverhalten ist nullspannungsschaltend, erfolgt mittels SCR (Thyristoren) und entspricht einem Schliesser. Das Halbleiterrelais verfügt über keine Anzeigen, die mit einer Schutzbeschaltung im separaten Sockel enthalten ist. Ein passender Sockel wäre SSLZRA1 oder SSLZVA1.
