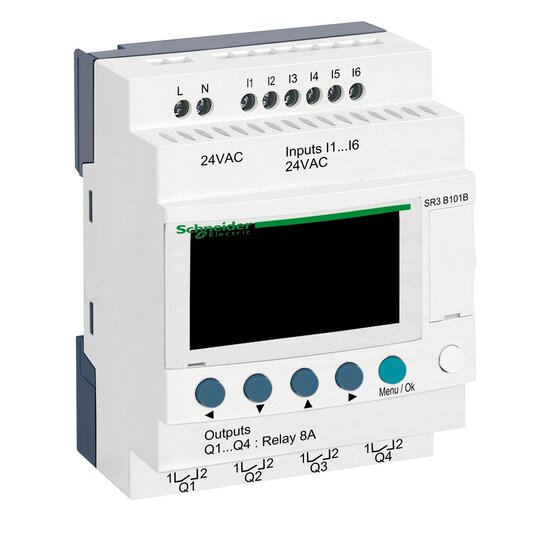

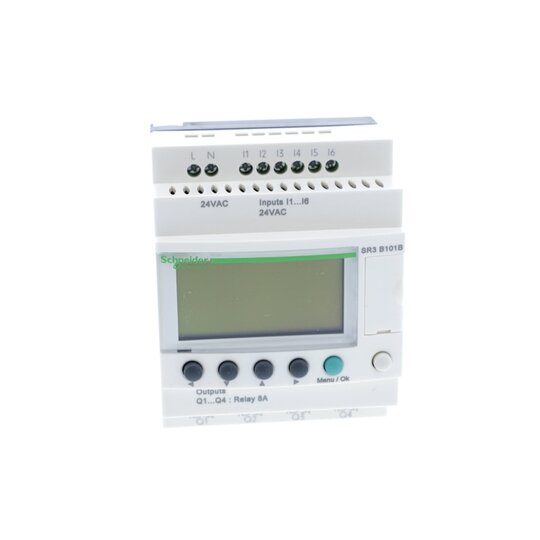

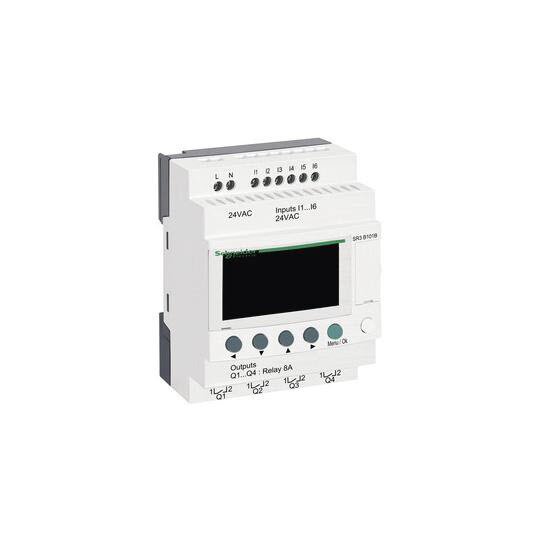

Schneider SR3B101B Logic Modul Modular Zelio Logic 10E/A 24VAC Uhr Display
1 Stück

Listenpreis
Art.-Nr.
2757392
EAN
3389110549935
Hersteller-Nr.
SR3B101B
DEHA.-Nr.
1040039
eClass.-Nr.
27242216
Zolltarif-Nr.
85371098
Versorgungsspannung bei AC 50 Hz 24 - 24.0 V
Versorgungsspannung bei AC 60 Hz 24 - 24.0 V
Spannungsart der Versorgungsspannung AC
Schaltstrom 8 A
Leistungsaufnahme 4 W
Anzahl der analogen Eingänge 0
Anzahl der analogen Ausgänge 0
Anzahl der digitalen Eingänge 6
Anzahl der digitalen Ausgänge 4
Mit Relaisausgang true
Anzahl der HW-Schnittstellen Industrial Ethernet 0
Anzahl der Schnittstellen PROFINET 0
Anzahl der HW-Schnittstellen seriell RS-232 1
Anzahl der HW-Schnittstellen seriell RS-422 0
Anzahl der HW-Schnittstellen seriell RS-485 0
Anzahl der HW-Schnittstellen seriell TTY 0
Anzahl der HW-Schnittstellen USB 0
Anzahl der HW-Schnittstellen parallel 0
Anzahl der HW-Schnittstellen Wireless 0
Anzahl der HW-Schnittstellen sonstige 1
Mit optischer Schnittstelle false
Unterstützt Protokoll für EtherCAT false
Unterstützt Protokoll für TCP/IP false
Unterstützt Protokoll für PROFIBUS false
Unterstützt Protokoll für CAN false
Unterstützt Protokoll für INTERBUS false
Unterstützt Protokoll für ASI false
Unterstützt Protokoll für KNX false
Unterstützt Protokoll für MODBUS false
Unterstützt Protokoll für Data-Highway false
Unterstützt Protokoll für DeviceNet false
Unterstützt Protokoll für SUCONET false
Unterstützt Protokoll für LON false
Unterstützt Protokoll für PROFINET IO false
Unterstützt Protokoll für PROFINET CBA false
Unterstützt Protokoll für SERCOS false
Unterstützt Protokoll für Foundation Fieldbus false
Unterstützt Protokoll für EtherNet/IP false
Unterstützt Protokoll für AS-Interface Safety at Work false
Unterstützt Protokoll für DeviceNet Safety false
Unterstützt Protokoll für INTERBUS-Safety false
Unterstützt Protokoll für PROFIsafe false
Unterstützt Protokoll für SafetyBUS p false
Unterstützt Protokoll für sonstige Bussysteme false
Funkstandard Bluetooth false
Funkstandard WLAN 802.11 false
Funkstandard GPRS false
Funkstandard GSM false
Funkstandard UMTS false
IO-Link Master false
Redundanzfähigkeit false
Mit Display true
Schutzart (IP) IP20
Grundgerät true
Erweiterbar true
Erweiterungsgerät false
Mit Zeitschaltuhr true
Tragschienenmontage möglich true
Wand-/Direktmontage möglich true
Fronteinbau möglich true
Rack-Montage möglich false
Geeignet für Sicherheitsfunktionen false
SIL nach IEC 61508 ohne
Performance Level nach EN ISO 13849-1 ohne
Zugehöriges Betriebsmittel (Ex ia) false
Zugehöriges Betriebsmittel (Ex ib) false
Explosionsschutz-Kategorie für Gas ohne
Explosionsschutz-Kategorie für Staub ohne
Zertifiziert für UL-Gefahrenbereich Klasse I false
Zertifiziert für UL-Gefahrenbereich Klasse II false
Zertifiziert für UL-Gefahrenbereich Klasse III false
Zertifiziert für UL-Gefahrenbereich Division 1 false
Zertifiziert für UL-Gefahrenbereich Division 2 false
Zertifiziert für UL-Gefahrenbereich Gruppe A (Acetylen) false
Zertifiziert für UL-Gefahrenbereich Gruppe B (Wasserstoff) false
Zertifiziert für UL-Gefahrenbereich Gruppe C (Ethylen) false
Zertifiziert für UL-Gefahrenbereich Gruppe D (Propan) false
Zertifiziert für UL-Gefahrenbereich Gruppe E (Metallstäube) false
Zertifiziert für UL-Gefahrenbereich Gruppe F (kohlenstoffhaltige Stäube) false
Zertifiziert für UL-Gefahrenbereich Gruppe G (nicht leitende Stäube) false
Breite 71,2 mm
Höhe 90 mm
Tiefe 59,5 mm

SPS-Steuerrelais Zelio Logic in modularer Ausführung, optional erweiterbar mit E/A-Modulen. Die Kleinsteuerung (Logikmodul) ist für einfache Automatisierungsaufgaben ausgelegt und bietet eine Alternative zu klassischen Schützsteuerungen oder kundenspezifischen Platinenlösungen. Mit integriertem Display und Tasten, die eine Programmierung direkt am Gerät in Kontaktplan (KOP) ermöglichen. Insgesamt 10 integrierte E/A, davon 6 digitale Eingänge, 4 digitale Ausgänge. Die Spannungsversorgung erfolgt über 24VDC. Die digitalen Ausgänge sind als Relais ausgeführt. Mit intergrierter Uhr. Schutzart Klemmleiste IP20, Schutzart Frontplatte IP54. Montage auf 35mm Hutschiene. Programmierung mittels kostenfreier Software Zelio Soft in Kontaktplan (KOP), Funktionsbausteinsprache oder GRAFCET Ablaufsprache. Download unter www.se.com. Zertifiziert nach CE, cULus Listed, CSA, GL, GOST, C-Tick.
