Ausführung | sonstige |
Bemessungsspannung | 115 V |
Bemessungsstrom | 1,78 A |
Bemessungsfrequenz | 50 - 60.0 Hz |
Spannungsart | AC |
Anzahl der Phasen | 3 |
Bemessungsleistung bei Bemessungsfrequenz | 0,26 kW |
Bemessungsdrehzahl bei Bemessungsfrequenz | 3000 1/min |
Werkstoff des Gehäuses | sonstige |
Schutzart (IP) | sonstige |
Polzahl | 6 |
Bauform | sonstige |
Motor-Energieeffizienzklasse | sonstige |
Isolationsklasse nach IEC | sonstige |
Belastungszyklus | sonstige |
Nenndrehmoment | 0,26 Nm |
Anlaufstromverhältnis | 0 |
Anlaufdrehmomentverhältnis | 0 |
Kippmomentverhältnis | 0 |
Lager | sonstige |
Mit Kondensschutz | false |
Mit positivem Temperaturkoeffizienz-Resistor (PTC) | false |
Mit Widerstandsthermometer-Detektor (RTD) | false |
Intrinsische Sicherheit (IS) | ohne |
Geeignet für Frequenzregelung | false |
Betriebstemperatur | 0 - 50.0 €C |
Überlastfähigkeit | false |
Kühlmethode | sonstige |
Ausführung Wellenende | sonstige |
Vakuum-Druck-Imprägnierung (VPI) | sonstige |

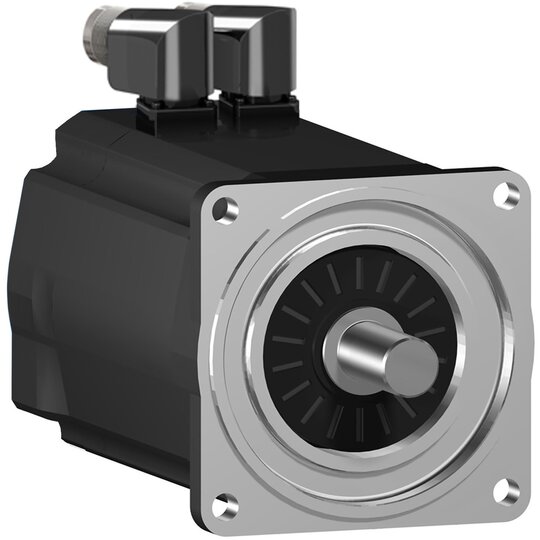

Lexium SH3 Servomotor. Diese SH3-Reihe an AC-Servomotoren weist ein geringes Rotorträgheitmoment auf, das eine hohe Beschleunigungsfähigkeit für dynamische Anwendung ermöglicht. Dank der Wicklungstechnologie ergibt sich eine höhere Leistungsdichte in kompakter Ausführung. Dieser Servo hat ein nominelles Dauerstillstandsmoment von 5,8 Nm und erreicht ein Spitzendrehmoment von 18,3 Nm. Seine Nenndrehzahl beträgt in Abhängigkeit der Versorgungsspannung bis zu 4800 U/min. Es ergibt sich eine spannungsabhängige Nennleistung bis zu 2210 W. Der eingebaute Encoder ist als Multiturn mit 128 Perioden/Umdrehung (128x1024x4096) als SinCos Hiperface ausgeführt. Der elektrische Anschluss erfolgt über Steckverbinder 2x M23, um 90° gewinkelt und drehbar. Zur Befestigung beträgt der Motorflansch 100 mm. Die Antriebswelle hat einen Durchmesser von 19 mm. Das Wellenende ist glatt und entspricht der Schutzart IP65 ausgeführt. Das Motorgehäuse entspricht der Schutzart IP65. Es ist keine Haltebremse vorhanden. Für den Betrieb des Synchronmotors empfehlen sich die Servoverstärker der Lexium-Reihe Lexium 52 & Lexium 62.
