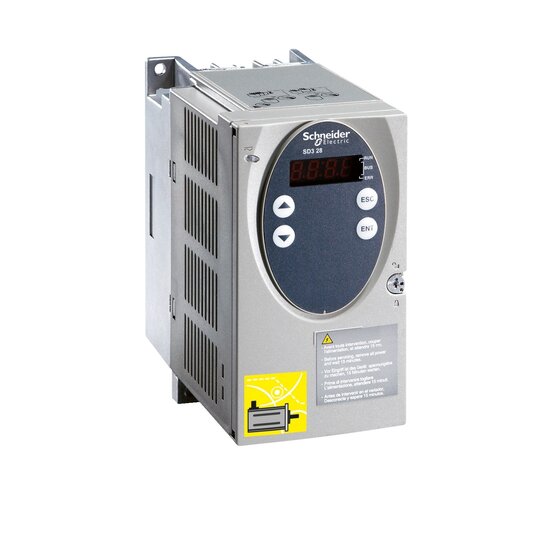

Schneider SD328AU25S2 Schrittmotor- verstärker CANopen Modbus AE=2,5A
46 Stück

Listenpreis
Art.-Nr.
2788818
EAN
3389119224369
Hersteller-Nr.
SD328AU25S2
DEHA.-Nr.
3684170
eClass.-Nr.
27023101
Zolltarif-Nr.
85044095
Netzspannung 100 - 240.0 V
Netzfrequenz 50/60 Hz
Eingangsphasenzahl 1
Ausgangsphasenzahl 3
Max. Ausgangsfrequenz 200000 Hz
Max. Ausgangsspannung 24 V
Nennausgangsstrom I2N 2,5 A
Max. abgegebene Leistung bei quadrat. Belastung bei Bemessungsausgangsspannung 0,27 kW
Max. abgegebene Leistung bei linearer Belastung bei Bemessungsausgangsspannung 0,27 kW
Relative symmetrische Netzfrequenztoleranz 5 %
Relative symmetrische Netzspannungstoleranz 10 %
Anzahl der analogen Ausgänge 1
Anzahl der analogen Eingänge 3
Anzahl der digitalen Ausgänge 2
Anzahl der digitalen Eingänge 6
Mit Bedienelement true
Einsatz im Industriebereich zulässig true
Einsatz im Wohn- und Gewerbebereich zulässig true
Unterstützt Protokoll für TCP/IP false
Unterstützt Protokoll für PROFIBUS false
Unterstützt Protokoll für CAN true
Unterstützt Protokoll für INTERBUS false
Unterstützt Protokoll für ASI false
Unterstützt Protokoll für KNX false
Unterstützt Protokoll für MODBUS true
Unterstützt Protokoll für Data-Highway false
Unterstützt Protokoll für DeviceNet false
Unterstützt Protokoll für SUCONET false
Unterstützt Protokoll für LON false
Unterstützt Protokoll für PROFINET IO false
Unterstützt Protokoll für PROFINET CBA false
Unterstützt Protokoll für SERCOS false
Unterstützt Protokoll für Foundation Fieldbus false
Unterstützt Protokoll für EtherNet/IP false
Unterstützt Protokoll für AS-Interface Safety at Work false
Unterstützt Protokoll für DeviceNet Safety false
Unterstützt Protokoll für INTERBUS-Safety false
Unterstützt Protokoll für PROFIsafe false
Unterstützt Protokoll für SafetyBUS p false
Unterstützt Protokoll für BACnet false
Unterstützt Protokoll für sonstige Bussysteme false
Anzahl der HW-Schnittstellen Industrial Ethernet 0
Anzahl der Schnittstellen PROFINET 0
Anzahl der HW-Schnittstellen seriell RS-232 0
Anzahl der HW-Schnittstellen seriell RS-422 1
Anzahl der HW-Schnittstellen seriell RS-485 0
Anzahl der HW-Schnittstellen seriell TTY 0
Anzahl der HW-Schnittstellen USB 0
Anzahl der HW-Schnittstellen parallel 0
Anzahl der HW-Schnittstellen sonstige 1
Mit optischer Schnittstelle false
Mit PC-Anschluss false
Bremschopper integriert false
4-Quadrantenbetrieb möglich false
Art des Umrichters sonstige
Schutzart (IP) IP20
Höhe 145 mm
Breite 72 mm
Tiefe 140 mm

Schrittmotorverstärker der Reihe Lexium SD328. Der SD328 ist ein universell einsetzbarer Schrittmotorverstärker. In Kombination mit ausgewählten 3phasigen Schrittmotoren entsteht ein sehr kompaktes und leistungsfähiges Antriebssystem. Sollwerte werden typischerweise von einer übergeordneten SPS oder einem Motion Controller vorgegeben und überwacht. Dieser Verstärker verfügt über eine CANopen-Busansteuerung und zusätzlichen Analogeingang, sowie serielle Modbus-Schnittstelle. Der Spitzenstrom beträgt bis zu 2,5 A. Die Versorgungsspannung ist umschaltbar zwischen 115/230 VAC und ein EMV-Filter ist integriert.

https://eref.se.com/de/de/scope/product-pdf/SD328AU25S2

Produktdatenblatt

Download (Stand: 04.11.2024)

DOC CE-Erklärung

Download (Stand: 04.11.2024)

DOC CE-Erklärung

Download (Stand: 04.11.2024)

Deeplink Produktseite

Download (Stand: 04.11.2024)

EPD-Erklärung

Download (Stand: 04.11.2024)

Gebrauchsanleitung

Download (Stand: 04.11.2024)

Gebrauchsanleitung

Download (Stand: 04.11.2024)

REACH-Erklärung

Download (Stand: 04.11.2024)

RoHS-Erklärung

Download (Stand: 04.11.2024)

Sonstige

Download (Stand: 04.11.2024)

Verkaufsprospekt

Download (Stand: 04.11.2024)

Verkaufsprospekt

Download (Stand: 04.11.2024)

Verkaufsprospekt

Download (Stand: 04.11.2024)

Zertifikat

Download (Stand: 04.11.2024)
