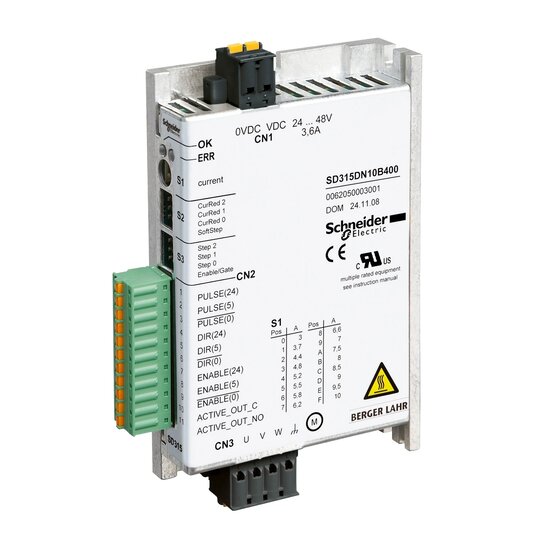

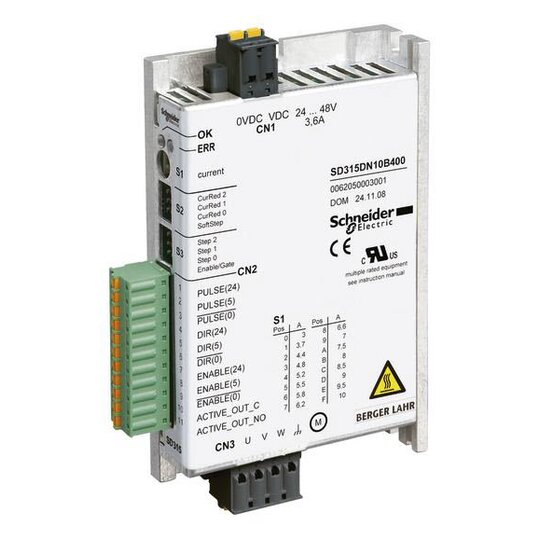

Schneider SD315ON10B400 Schrittmotor-
antrieb Motion Control Impuls/Richtung
1 Stück
- Listenpreis
- Bitte einloggen
- Art.-Nr.
- 2788815
- EAN
- 3606485186146
- Hersteller-Nr.
- SD315ON10B400
- DEHA.-Nr.
- 3684165
- eClass.-Nr.
- 27023101
- Herstellerlink
- Wunsch-Suchbegriff
| Netzspannung | 24 - 48.0 V |
| Netzfrequenz | 50/60 Hz |
| Eingangsphasenzahl | sonstige |
| Ausgangsphasenzahl | sonstige |
| Max. Ausgangsfrequenz | 200000 Hz |
| Max. Ausgangsspannung | 30 V |
| Nennausgangsstrom I2N | 10 A |
| Relative symmetrische Netzfrequenztoleranz | 5 % |
| Relative symmetrische Netzspannungstoleranz | 10 % |
| Anzahl der analogen Ausgänge | 1 |
| Anzahl der analogen Eingänge | 3 |
| Anzahl der digitalen Ausgänge | 2 |
| Anzahl der digitalen Eingänge | 6 |
| Mit Bedienelement | false |
| Einsatz im Industriebereich zulässig | false |
| Einsatz im Wohn- und Gewerbebereich zulässig | false |
| Unterstützt Protokoll für TCP/IP | false |
| Unterstützt Protokoll für PROFIBUS | false |
| Unterstützt Protokoll für CAN | false |
| Unterstützt Protokoll für INTERBUS | false |
| Unterstützt Protokoll für ASI | false |
| Unterstützt Protokoll für KNX | false |
| Unterstützt Protokoll für MODBUS | false |
| Unterstützt Protokoll für Data-Highway | false |
| Unterstützt Protokoll für DeviceNet | false |
| Unterstützt Protokoll für SUCONET | false |
| Unterstützt Protokoll für LON | false |
| Unterstützt Protokoll für PROFINET IO | false |
| Unterstützt Protokoll für PROFINET CBA | false |
| Unterstützt Protokoll für SERCOS | false |
| Unterstützt Protokoll für Foundation Fieldbus | false |
| Unterstützt Protokoll für EtherNet/IP | false |
| Unterstützt Protokoll für AS-Interface Safety at Work | false |
| Unterstützt Protokoll für DeviceNet Safety | false |
| Unterstützt Protokoll für INTERBUS-Safety | false |
| Unterstützt Protokoll für PROFIsafe | false |
| Unterstützt Protokoll für SafetyBUS p | false |
| Unterstützt Protokoll für BACnet | false |
| Unterstützt Protokoll für sonstige Bussysteme | false |
| Anzahl der HW-Schnittstellen Industrial Ethernet | 0 |
| Anzahl der Schnittstellen PROFINET | 0 |
| Anzahl der HW-Schnittstellen seriell RS-232 | 0 |
| Anzahl der HW-Schnittstellen seriell RS-422 | 0 |
| Anzahl der HW-Schnittstellen seriell RS-485 | 0 |
| Anzahl der HW-Schnittstellen seriell TTY | 0 |
| Anzahl der HW-Schnittstellen USB | 0 |
| Anzahl der HW-Schnittstellen parallel | 0 |
| Anzahl der HW-Schnittstellen sonstige | 0 |
| Mit optischer Schnittstelle | false |
| Mit PC-Anschluss | false |
| Bremschopper integriert | false |
| 4-Quadrantenbetrieb möglich | false |
| Art des Umrichters | sonstige |
| Schutzart (IP) | IP20 |
| Höhe | 117 mm |
| Breite | 74,5 mm |
| Tiefe | 23,5 mm |
Schrittmotorverstärker der Reihe Lexium SD315. Der SD315 ist ein universell einsetzbarer Schrittmotorverstärker. In Kombination mit ausgewählten 3phasigen Schrittmotoren entsteht ein sehr kompaktes und leistungsfähiges Antriebssystem. Sollwerte werden typischerweise von einer übergeordneten SPS oder einem Motion Controller vorgegeben und überwacht. Dieser Verstärker verfügt über eine Puls/Richtungsschnittstelle mit die Betriebsart Oszillator. Der Spitzenstrom beträgt bis zu 10 A. Die Versorgungsspannung umfaßt den Bereich 24-48 VDC.
|
