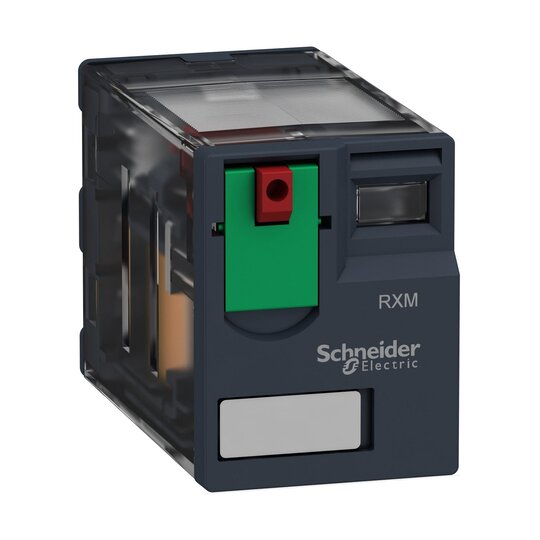

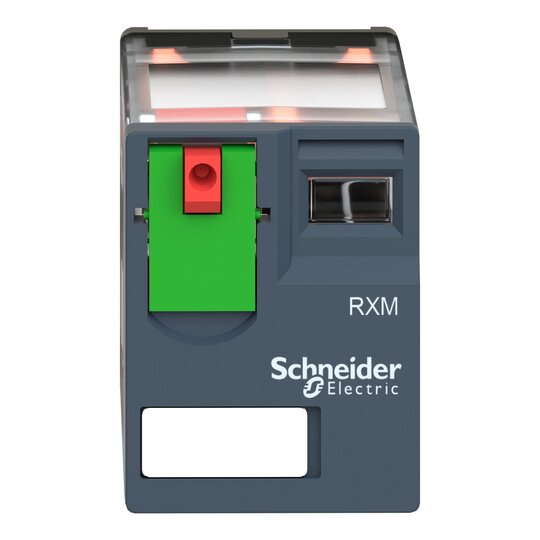

Schneider RXM3AB1P7 Miniaturrelais 3W 10A 230VAC

Hersteller-Nr. RXM3AB1P7 210623556
Preview Image
image 1
image 2
image 3
image 4
image 5
Ihr Nettopreis
Verpackungseinheit
10 Stück
Art.-Nr.
2817026
EAN
3389119403610
DEHA.-Nr.
2463438
eClass.-Nr.
27371601
Zolltarif-Nr.
85364900
Verfügbarkeit am Fremdlager
wird ermittelt
Verfügbarkeit beim Hersteller anfragen
Ausführung des elektrischen Anschlusses Steckanschluss
Komplettgerät mit Sockel false
Mit abnehmbaren Klemmen false
Mit LED-Anzeige false
Bemessungssteuerspeisespannung Us bei AC 50 Hz 230 - 230 V
Bemessungssteuerspeisespannung Us bei AC 60 Hz 230 - 230 V
Spannungsart zur Betätigung AC
Antrieb, Polung ungepolt
Schaltverhalten des Antriebs monostabil
Anzahl der Kontakte als Öffner 0
Anzahl der Kontakte als Schließer 0
Anzahl der Kontakte als Wechsler 3
Art des Schaltkontaktes sonstige
Mit zwangsgeführten Kontakten false
Werkstoff des Kontakteinsatzes sonstige
Werkstoff des Kontaktes sonstige
Werkstoff der Kontaktbeschichtung sonstige
Nennstrom 10 A
Schutzart (IP) IP40
Breite 21 mm
Höhe 27 mm
Tiefe 55 mm

Harmony Relay. Miniaturrelais RXM als Komponente. Anzahl Kontakte 3, Ausführung Relaiswechsler, Kontaktbelastbarkeit je 10 A. Spulen-Steuerspannung 230 VAC. Mechanische Stellungsanzeige ja, LED-Anzeige nein. Prüftaste zum Testen der Kontakte ja, Prüfhebel zur dauerhaften Umschaltung für Testzwecke ja, Bedienung werkzeuglos. Montage im separaten Stecksockel.
